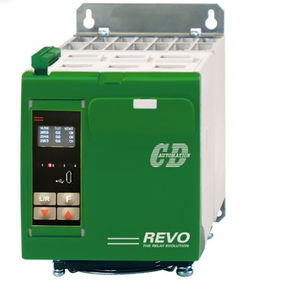

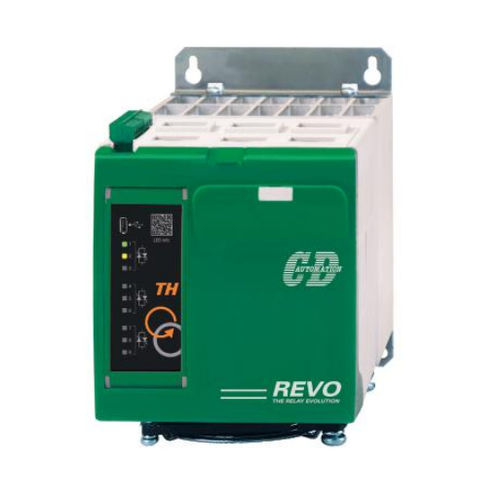

Thyristor-Leistungssteller REVO TH

SCRmit schnellem Transientenverhaltendigital

Kompakter Leistungsregler mit modularem Mehrzonen-SCR Die Leistungssteller REVO TH sind eines der jüngsten Mitglieder der REVO-Familie. Trotz der beachtlichen Kompaktheit befinden sich im Inneren drei unabhängige SCR-Leistungseinheiten, die dank der reichlich überdimensionierten Thyristoren in ihren Anschlüssen Ströme bis zu 90A mit einer maximalen Spannung von 600V verwalten können. Mit Hilfe von Modbus und/oder dem gebräuchlicheren Feldbus können mehrere Einheiten miteinander verbunden werden. Der ideale Anwendungsbereich ist daher die Steuerung von Heizelementen auf mehreren Zonen, wie z.B. die gleichzeitige Steuerung von mehreren IR-Lampen. Andere Anwendungsbereiche können zum Beispiel sein: Multizonen-Öfen Kunststoffmaschinen (Extruder und Extrusionslinien, Extrusionsköpfe und Heißkanal-Regelgeräte) Verpackungsmaschinen Öfen mit lang-, mittel- und kurzwelligen IR-Strahlern REVO TH integriert DREI unabhängige Leistungsregelungszonen in einem einzigen Produkt und umfasst: Drei unabhängige einphasige Thyristor-Leistungssteller Feste, schnelle Sicherungen Stromwandler Steuerungsmodus V - I - V2 - I2 - P Eingangssignal im digitalen Modus, keine Anschlussbrücke im Inneren Zündmodi: Einzelzyklus, Halbzyklus, Burst-Zündung, Phasenwinkel, verzögerte Auslösung, verschiedene Arten von einstellbaren Rampen Zwei analoge Eingänge Zwei digitale Eingänge Last- und SCR-Diagnose Strombegrenzungsfunktion Alarmausgänge 3 unabhängige Leistungssteller in einem kompakten Produkt Maximale Spannung 480V bis zu 90A Thyristoreinheit mit hohem I2T Synchronisationsschaltung Integrierte extraflinke Sicherungen Digitaleingang und Relaisausgang HB-Alarm Hochpräziser Strommessumformer Überwachung von RMS-Spannung, Strom und Leistung Kommunikation: RS485 Modbus Reduzierung des Verkabelungsaufwands und des Platzbedarfs
