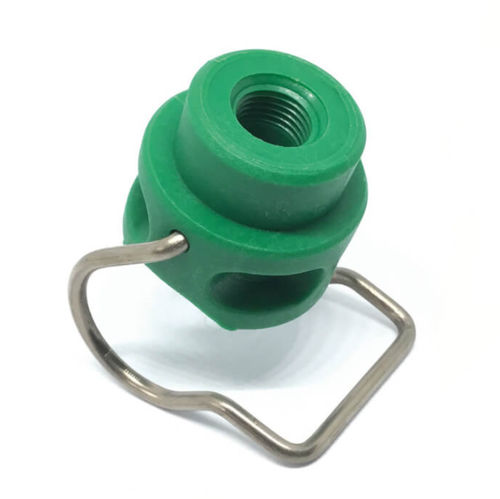

Pneumatischer Anschluss

RingverschraubungSchnellWinkel

Montage von Düsen auf Standardrohren Abzweigungen von Rohrleitungen Einbau von Manometern Entwickelt für die Schnellklemmung unserer Düsen mit Gewinden von 1/8″ bis 3/4″ O-Ring-Dichtung (maximaler Druck variiert je nach Anschlusstyp) Gute chemische und thermische Beständigkeit (bis zu 80°C) Einfache Montage: einfach ein Loch in das Rohr bohren und den Düsenhalter einhängen (einige Modelle haben Befestigungsschrauben) ● Federklemme aus normalisiertem Edelstahl AISI 316 zur Befestigung des Düsenhalters an Rohren mit 1/2", 3/4", 1", 1" 1/4, 1" 1/2, 2" normaler Größe ● Es ist ausreichend: a) auf das Rohr nur ein Loch zu machen b) den mit einer Dichtung versehenen Düsenhalter einzusetzen c) den Düsenhalter mit der Federklemme am Rohr zu befestigen ● Sehr gute Abdichtung bei einem Druck von bis zu 5 bar ● Die Materialien können eine hohe chemische und thermische Beständigkeit gewährleisten (max. 80 °C) ● Auf diese Schnellspannverbinder können alle unsere Düsen montiert werden, mit Anschlüssen von 1/8" bis 3/4" WERKSTOFFE ● Federklemme: normalisierter rostfreier Stahl AISI 316 ● Düsenhalter: Polypropylen, glasgefüllt, geformt. ● O-Ring: NBR oder Viton, auf Anfrage
