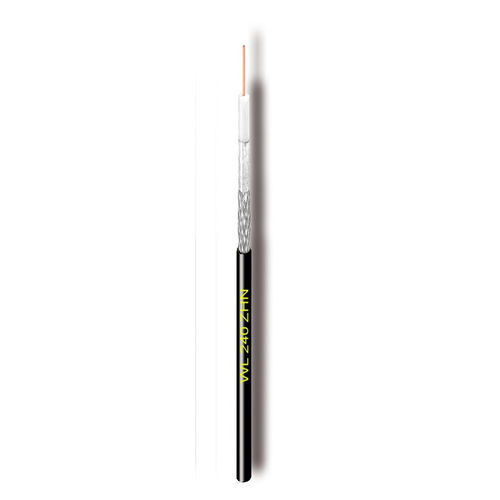

RF-Stromkabel WL240ZHN

koaxialisoliertschwerentflammbar

- Klasse CPR gem. UE 305/2011 (DoP) : Fca - Verfügbarkeit : auf Anfrage - Anwendung : Innen- und Außenaufstellung - Verhalten im Brandfall : EN50575 KONSTRUKTIONSDATEN : - Innenleiter : Ø mm : 1,40 - Werkstoff : Cu - Dielektrikum : Ø mm : 3,80 - Werkstoff : PEG - Folienlaminat : Werkstoff : APA - Geflecht : Werkstoff : CuSn - Geflecht Optische Bedeckung : % : 77 - Durchmesser über Geflecht : Ø mm : 4,38 - Äußerer Mantel : Ø mm : 6,1 - Werkstoff : LSZH PHYSIKALISCHE DATEN : - Kupfergehalt : kg/km : 25,3 - Kabel Gewicht : kg/km : 49,4 - Minimaler Biegeradius x 1/n : mm : 31 / 61 - Max. Zugfestigkeit : N : 360 ELEKTRISCHE DATEN : - Impedanz : Ohm : 50±2 - Kapazität : pF/m : 82 - Geschwindigkeitsverhältnis : % : 80 - Dämpfung (bei 20°C ) : - bei 50 MHz : dB/100m : 6,0 - bei 150 MHz : dB/100m : 9,9 - bei 220 MHz : dB/100m : 11,8 - bei 450 MHz : dB/100m : 16,9 - bei 900 MHz : dB/100m : 24,0 - bei 1500 MHz : dB/100m : 32,0 - bei 1800 MHz : dB/100m : 35,2 - bei 2000 MHz : dB/100m : 37,3 - bei 2500 MHz : dB/100m : 42,0 - bei 3000 MHz : dB/100m : 47,0 - bei 4000 MHz : dB/100m : 55,0 - bei 4800 MHz : dB/100m : 62,0 - bei 5800 MHz : dB/100m : 69,0 - Strukturelle Rückflussdämpfung (SRL) : - bei 5 - 470 MHz : dB : >30 - bei 470 - 1000 MHz : dB : >28 - bei 1000 - 2000 MHz : dB : >24 - bei 2000 - 3000 MHz : dB : >20 - Abschirmdämpfung (SA) : - bei 30 - 1000 MHz : dB : >90 - DC-Leiterwiderstand innen/außen : Ohm/km : 11,2 / 12,4 - Schleifenwiderstand : Ohm/km : 23,6 - Mantel Isolationsspannung (Funkentest) : kV : 5,0 - Maximaler Strom (Ieff) : A : 12
