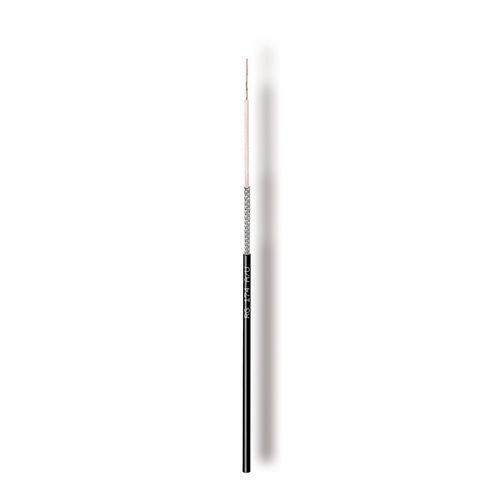

Koaxiales Stromkabel RG174A/UZHNRFisoliertschwerentflammbar
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- RF
- Format
- koaxial
- Schutzniveau
- isoliert, schwerentflammbar, UV-beständig, raucharm
- Struktur
- rund
- Kabelkern
- Kupfer
- Anwendung
- für Telekom-Anwendungen
- Anzahl Leiter
- einleiter
- Isoliermaterial
- Polyethylen
- Farbe der Isolierung
- schwarz
- Weitere Eigenschaften
- halogenfrei, dielektrisch isolierte
- Temperatur
Min: -25 °C
(-13 °F)Max: 80 °C
(176 °F)- Länge
100 m
(328'01" )
Beschreibung
- Verfügbarkeit : auf Anfrage
- nach Norm : MIL-C-17
KONSTRUKTIONSDATEN :
- Innenleiter : Ø mm : 0,48 7x0,16
- Werkstoff : FeCu
- Dielektrikum : Ø mm : 1,50
- Werkstoff : PE
- Geflecht : Werkstoff : CuSn
- Geflecht Optische Bedeckung : % : 87
- Durchmesser über Geflecht : Ø mm : 1,90
- Äußerer Mantel : Ø mm : 2,8
- Werkstoff : LSZH
PHYSIKALISCHE DATEN :
- Kupfergehalt : kg/km : 4,6
- Kabel Gewicht : kg/km : 12,5
- Minimaler Biegeradius x 1/n : mm : 15/30
- Max. Zugfestigkeit : N : 120
ELEKTRISCHE DATEN :
- Impedanz : Ohm : 50±2
- Kapazität (@1kHz) : pF/m : 101 ± 2
- Geschwindigkeitsverhältnis : % : 66
- Dämpfung (bei 20°C ) :
- bei 50 MHz : dB/100m : 20,0
- bei 200 MHz : dB/100m : 43,0
- bei 300 MHz : dB/100m : 51,0
- bei 470 MHz : dB/100m : 63,0
- bei 800 MHz : dB/100m : 83,0
- bei 1000 MHz : dB/100m : 97,0
- bei 1500 MHz : dB/100m : 118,0
- Strukturelle Rückflussdämpfung (SRL) :
- bei 30 - 300 MHz : dB : >21
- bei 300 - 600 MHz : dB : >19
- bei 600 - 1000 MHz : dB : >18
- Abschirmdämpfung (SA) : Klasse :
- bei 30 - 1000 MHz : dB : >55
- DC-Leiterwiderstand innen/außen : Ohm/km : 290,0 / 42,0
- Schleifenwiderstand : Ohm/km : 332,0
- Mantel Isolationsspannung (Funkenprüfung) : kV - 2,0
---
