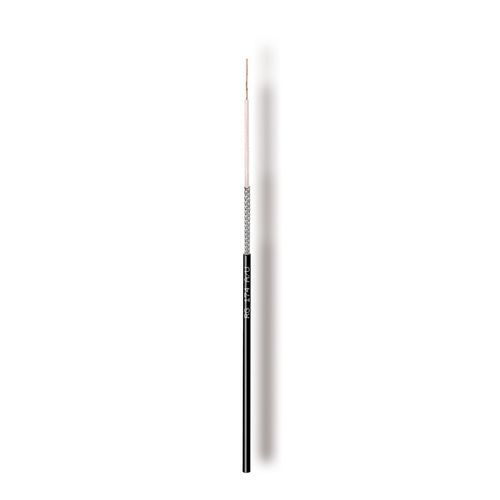

Koaxiales Stromkabel RG174A/U

RFisoliertrund

- Verfügbarkeit : auf Lager - nach Norm : MIL-C-17 KONSTRUKTIONSDATEN : - Innenleiter : Ø mm : 0,48 7x0,16 - Werkstoff : FeCu - Dielektrikum : Ø mm : 1,50 - Werkstoff : PE - Geflecht : Werkstoff : CuSn - Geflecht Optische Bedeckung : % : 87 - Durchmesser über Geflecht : Ø mm : 1,90 - Äußerer Mantel : Ø mm : 2,8 - Werkstoff : PVC PHYSIKALISCHE DATEN : - Kupfergehalt : kg/km : 4,6 - Kabel Gewicht : kg/km : 11,8 - Minimaler Biegeradius x 1/n : mm : 15/30 - Max. Zugfestigkeit : N : 120 ELEKTRISCHE DATEN : - Impedanz : Ohm : 50±2 - Kapazität (@1kHz) : pF/m : 103 ± 2 - Geschwindigkeitsverhältnis : % : 66 - Dämpfung (bei 20°C ) : - bei 50 MHz : dB/100m : 20,0 - bei 200 MHz : dB/100m : 43,0 - bei 300 MHz : dB/100m : 51,0 - bei 470 MHz : dB/100m : 63,0 - bei 800 MHz : dB/100m : 83,0 - bei 1000 MHz : dB/100m : 97,0 - bei 1500 MHz : dB/100m : 118,0 - Strukturelle Rückflussdämpfung (SRL) : - bei 30 - 300 MHz : dB : >21 - bei 300 - 600 MHz : dB : >19 - bei 600 - 1000 MHz : dB : >18 - Abschirmdämpfung (SA) : Klasse : - bei 30 - 1000 MHz : dB : >55 - DC-Leiterwiderstand innen/außen : Ohm/km : 290,0 / 42,0 - Schleifenwiderstand : Ohm/km : 332,0 - Mantel Isolationsspannung (Funkentest) : kV : 2,0
