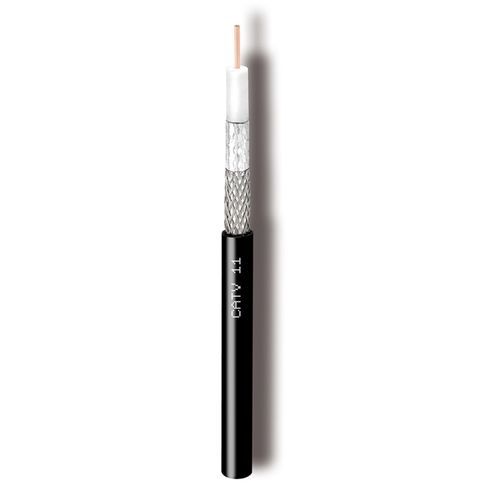

Koaxiales Stromkabel CATV11

DatenTV-Antenneisoliert

- Klasse CPR gem. UE 305/2011 (DoP) : Fca - Verfügbarkeit : auf Anfrage - Anwendung : CATV - gemäß der Norm : EN50117-11-2 - CEI-UNEL 36762 - Reaktion auf Feuer : EN50575 KONSTRUKTIONSDATEN : - Innenleiter : Ø mm : 1,63 - Werkstoff : Cu - Dielektrikum : Ø mm : 7,20 - Werkstoff : PEG - Folienlaminat : Werkstoff : APAS - Geflecht : Werkstoff : CuSn - Geflecht Optische Bedeckung : % : 63 - Durchmesser über Geflecht : Ø mm : 7,85 - Äußerer Mantel : Ø mm : 10,1 - Werkstoff : PE PHYSIKALISCHE DATEN : - Kupfergehalt : kg/km : 34,6 - Gewicht des Kabels : kg/km : 85,6 - Minimaler Biegeradius x 1/n : mm : 100 - Max. Zugfestigkeit : N : 300 ELEKTRISCHE DATEN : - Impedanz : Ohm : 75±2@200 MHz - Kapazität (@1kHz) : pF/m : 52 ± 2 - Geschwindigkeitsverhältnis : % : 85 - Dämpfung (bei 20°C ) : - bei 5 MHz : dB/100m : 1,1 - bei 10 MHz : dB/100m : 1,5 - bei 30 MHz : dB/100m : 2,2 - bei 50 MHz: dB/100m: 2,8 - bei 200 MHz : dB/100m : 5,6 - bei 300 MHz : dB/100m : 6,9 - bei 470 MHz : dB/100m : 8,8 - bei 862 MHz : dB/100m : 11,9 - bei 1000 MHz : dB/100m : 12,8 - bei 1750 MHz : dB/100m : 17,9 - bei 2150 MHz : dB/100m : 19,8 - bei 2400 MHz : dB/100m : 21,0 - bei 3000 MHz : dB/100m : 24,0 - Strukturelle Rückflussdämpfung (SRL) : - bei 5 - 470 MHz : dB : >30 - bei 470 - 1000 MHz : dB : >28 - bei 1000 - 2000 MHz : dB : >23 - bei 2000 - 3000 MHz : dB : >20 - Übertragungsimpedanz (Zt) : Klasse : B - 5 - 30 MHz : mOhm/m : 85 - bei 1000 - 2000 MHz : dB : >95 - bei 2000 - 3000 MHz : dB : >95 - DC-Leiterwiderstand innen/außen : Ohm/km : 8,5 / 10,0 - Schleifenwiderstand : Ohm/km : 18,5 - Mantel Isolationsspannung (Funkentest) : kV : 8,0 - Maximaler Strom (Ieff) : A : 16
