Test-Adapter MX-730-1

elektrischfür E-Ladestation

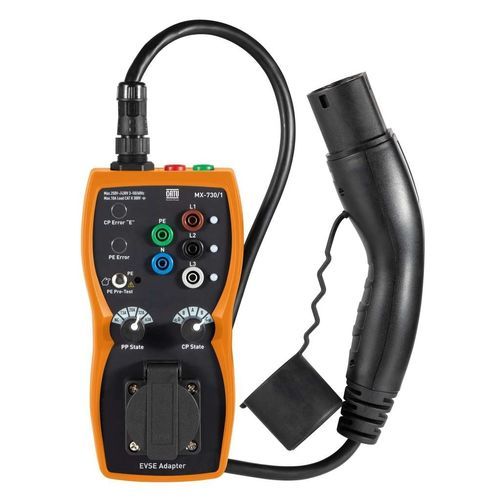

Testadapter für Ladestation für Elektrofahrzeuge Anwendung: Simulieren des Anschlusses eines Elektrofahrzeugs an die getestete Ladestation, Auslösen des Ladevorgangs durch Auswahl der Zustände PP und CP und Erzeugen von Fehlern zur Überprüfung der Sicherheitsfunktionen. Merkmale: PE-Vorprüfung Ja PP Simulation NC/13A/20A/32A/63A CP Staaten A [Elektrofahrzeug nicht angeschlossen] B [Elektrofahrzeug angeschlossen, nicht ladebereit] C [Elektrofahrzeug angeschlossen, Belüftung nicht erforderlich, bereit zum Laden] D [Elektrofahrzeug angeschlossen, Belüftung erforderlich, bereit zum Laden] CP Fehler "E" Ein/aus PE-Fehler [Erdschluss] Ein/Aus Messklemmen L1,L2,L3,N und PE Max. 250/430V.CAT II 300V,max.10A. Netzsteckdose Max.250V,CATIl 300V, zulässiger Strom max.1DA Eingangsspannung Bis zu 250V [Einphasensystem]/bis zu 430V [Dreiphasensystem]. 50/60Hz, max. 1DA. Typ 2 Prüfkabel AC-Lademodus 3, geeignet für IEC62196-2 Typ 2 Steckdose oder festes Kabel mit Fahrzeugstecker [Typ 2, 7P dreiphasig]. Zusammensetzung : 1 Testadapter für EVSE
