Sicherheitszuhaltung für Ventil KP

Sicherheitszuhaltung für Ventil
Sicherheitszuhaltung für Ventil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Anwendung
für Ventil

Beschreibung

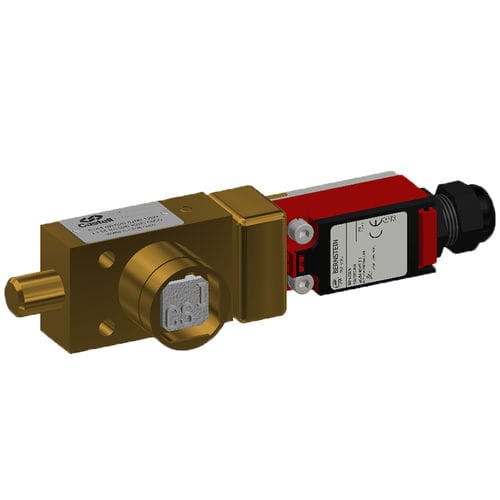

KP - Riegelverriegelung mit Sicherheitsschalter Mechanische Isolierung Die KP-Bolzenverriegelung ist eine schlüsselbetätigte mechanische Bolzenverriegelung komplett mit positionsüberwachenden elektrischen Kontakten für die Steuerung von elektrischen Schaltgeräten oder Ventilen. Die KP-Verriegelung wird mit einem Bolzen mit 16 mm Durchmesser und variabler Länge geliefert, der zur Steuerung der Drehung oder Bewegung von Bedienungsgriffen oder Knebeln verwendet wird. Das KP1 ist mit Kontakten 2N/C 1N/O 10 Ampere und das KP2 mit Kontakten 4N/C 2N/O 10 Ampere ausgestattet, die zur Fernanzeige der Bolzenposition oder zum Schalten der Steuerschaltung der Maschine verwendet werden. Die Schlösser sind aus Messing oder Edelstahl gefertigt. BEDIENUNG Die Castell KP-Bolzenverriegelung mit Sicherheitsschaltern wird in der Schaltanlagensteuerung eingesetzt, um Schaltkreise zu unterbrechen und gleichzeitig die Bewegung von Nocken, Kipphebeln oder Hebeln zu verhindern. Die KP-Bolzenverriegelung ist als KP1- oder KP2-Version mit einem bzw. zwei Sicherheitsschaltern erhältlich. Die KP-Bolzenverriegelung ist als Schalter mit rückseitigem oder frontseitigem Eingang erhältlich (Schalttafel- bzw. Oberflächenmontage). Die Länge des Bolzens ist je nach Anwendung in verschiedenen Längen erhältlich, der Hub des Bolzens beträgt jedoch immer 19,05 mm. Der Schlüssel wird beim Ausfahren des Bolzens eingeklemmt. Durch Drehen des Schlüssels gegen den Uhrzeigersinn wird der Bolzen eingezogen und die Kontakte im Schalter geändert VERWENDUNG Die KP-Bolzenverriegelung mit Sicherheitsschalter sollte verwendet werden, um eine sichere Steuerung von Ventilen oder Trennschaltern zu ermöglichen. Das KP-Bolzenschloss ist nicht für Sicherheitszwecke, wie etwa den Zugang zu einem Gebäude, vorgesehen. ANWENDUNG KP-Bolzenverriegelungs-Sicherheitskomponenten mit Sicherheitsschaltern werden als Teil eines integrierten Sicherheitssystems eingesetzt, typischerweise in Schaltanlagen.

---
