Mechanisches Schloss K

für elektrische SchalterMessingEdelstahl

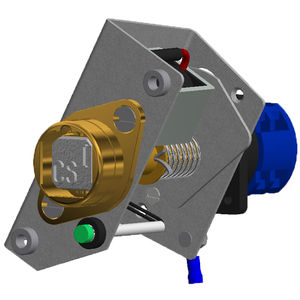

Mechanische Isolierung Das K-Schloss ist eine schlüsselbetätigte mechanische Bolzenverriegelung, die sich für die Steuerung von elektrischen Schaltgeräten eignet. Das Standardgerät wird mit einem in verschiedenen Längen erhältlichen Bolzen mit einem Durchmesser von 15,88 mm geliefert, der zur Steuerung der Drehung oder Bewegung von Bedienungsgriffen oder Knebeln von elektrischen Schaltgeräten verwendet wird. Viele Lieferanten von Schaltgeräten bieten Montagesätze für Castell-Verriegelungen an. Das Schloss wird aus Messing oder Edelstahl hergestellt. ANWENDUNG Die Sicherheitskomponente K-Bolzenverriegelung wird als Teil eines integrierten Sicherheitssystems verwendet. Während die Stromversorgung des Systems eingeschaltet ist, sind die Zugangstüren zum Gefahrenbereich verschlossen. Der Schlüssel A ist in der Bolzenverriegelung des Trennschalters K (1) gefangen, während der Prozess eingeschaltet ist. Um in den Gefahrenbereich zu gelangen, wird der Trennschalter in die Aus-Position gedreht und Schlüssel A gedreht und losgelassen, wodurch der Trennschalter in der ausgerückten Position verriegelt wird. Schlüssel A wird dann zum Erdungsschalter geführt. Schlüssel A wird in das zweite K-Schloss (2) eingeführt, das den Bolzen zurückzieht, so dass der Nockenschalterhebel gedreht werden kann, um den Erdungsschalter zu erden. Nach der Drehung richtet sich die Aussparung in der Nocke auf das nächste K-Schloss (3) aus, wobei Schlüssel B in dessen Schloss gefangen ist. Schlüssel B kann nun vom K-Schloss (3) abgezogen werden, das nun den Hebel an seinem Platz verriegelt, so dass die Masseverbindung nicht unterbrochen werden kann. Das System ist jetzt abgekoppelt und geerdet. Mit Schlüssel B kann die Zugangsverriegelung an der Tür des Gefahrenbereichs betätigt werden, um Zugang zu diesem zu erhalten.
