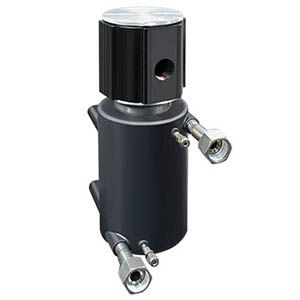

Lufterhitzer

StrömungEdelstahlexplosionssicher

ANWENDUNGEN: Reinigung und Spülung von Wafern (Wet Bench Systems) Erwärmung von Flow-Flashpoint-Lösungsmitteln und Säuren Zur Verwendung mit Single-Pass- oder Umlaufsystemen Ähnliche Verwendungszwecke wie PFA-Rohrheizungen, jedoch höhere Temperaturgrenzwerte Prozesse, die explosive Dämpfe beinhalten Situationen, in denen eine genaue Temperaturkontrolle kritisch ist MERKMALE UND VORTEILE: Der Flüssigkeitsweg hat keinen Kontakt mit den Heizelementen Ermöglicht die sichere Erwärmung von Lösungsmitteln mit niedrigem Flammpunkt Beheizte Medien sind in nahtlosen Rohren aus 316er Edelstahl isoliert Die Lösungsmittelrohre sind passiviert und elektropoliert für Reinheit Selbstentleerende Fließrohre eliminieren eingeschlossene Ablagerungen Das Kühlrohr reduziert die Hitze schnell unter den Flammpunkt Explosionsgeschütztes elektrisches Gehäuse nach NEMA 7 Ausgestattet mit robustem Sensor- und Schalter-Array SPEZIFIKATIONEN: Leistung: 6 kW Gesamt bis 8 kW Gesamt Spannungsbereich: 208 - 480 V Maximaler Netzstrom: 30 A pro Stromkreis Röhre (Lösungsmittelröhre): .750" OD (3/4") (19,1 mm) .065" Wandung (1,7 mm) Gesamtlänge des Prozessrohrs: 115,5" (2934 mm) 316L-Edelstahl, passiviert und elektropoliert Maximaler Druck: 227 bar (3300 psi) Rohrleitung (Kühlrohr): .250" OD (1/4") (6,3 mm) 0,035" Wandstärke (0,9 mm) Gesamtlänge des Prozessrohrs: 86,25" (2190 mm) 316L-Edelstahl Maximaler Druck: 351 bar (5100 psi) Gehäuse: NEMA 7 (explosionsgeschützt) (Klasse 1, Div. 1 und 2, Gruppen B, C und D) Maximale Betriebstemperatur: 392°F (200°C) Die angegebenen Temperaturen beziehen sich auf das Gehäuse in der 12-Uhr-Position; In der 6-Uhr-Position können höhere Temperaturen möglich sein. Einzelheiten sind im Werk zu erfragen. Sensoren: Zwei J-Typ Thermoelemente (eingegossen) Ein J-Typ-Thermoelement (abnehmbar) Schnappschalter für den oberen Grenzwert (mit automatischer Rückstellung) Verschraubungen: Lösungsmittelrohr: Flaretek®-kompatibel oder Swagelok® VCR Kühlungsrohr: NPT oder Swagelok® VCR
