Präzisions-Aufspannplatte CL-BF00-0112

Gusseisenrechteckig

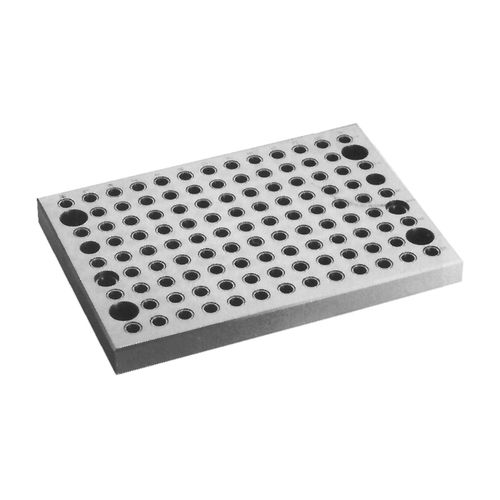

Neuer Artikel! Ideale modulare Werkzeugplatten für vertikale Bearbeitungszentren, die unser modulares Standardsystem (1/2-13) enthalten. Der Werkstoff Gusseisen bietet hervorragende Genauigkeit, Maßhaltigkeit und Schwingungsdämpfung. Endbearbeitet mit engen Toleranzen, mit einem Raster von Mehrzweckbohrungen im Abstand von 2,0000" innerhalb von 0,0008" von der tatsächlichen Position. Diese rechteckigen Werkzeugplatten können präzise miteinander verbunden werden, um viele Längen- und Breiten-Kombinationen herzustellen. Die Platten können entweder in Längs- oder in Breitenrichtung montiert werden. Die Länge jeder Platte entspricht der Breite der nächstgrößeren Größe, wodurch viele mögliche Kombinationen durch Drehen der Platten um 90° möglich sind. Die Größe 20" x 24" ist hier abgebildet. Jede Mehrzweckbohrung auf einer MF40-Werkzeugplatte oder einem MF40-Block des Standardsystems hat oben eine 1/2"-ID-Buchse und darunter einen 1/2-13-Gewindeeinsatz. Mehrzweckbohrungen befinden sich in einem präzisen 2,0000"-Raster mit einem Abstand von ±,0008 Zoll von der tatsächlichen Position. Fixierschrauben mit einer präzisionsgeschliffenen Schulter werden zur gleichzeitigen Fixierung und Befestigung verwendet. Zum Positionieren einer rechteckigen Werkzeugplatte auf einem T-Nutentisch sind zwei Positionierschlüssel erforderlich (für die jeweilige Maschine separat zu bestellen). Jede Platte hat zwei Sätze von Positionierbohrungen für die Längs- oder Breitenmontage. Die Montagebohrungen passen in fast alle US-amerikanischen oder metrischen Schlitzabstände. Die Befestigung erfolgt mit Zylinderschrauben mit Innensechskant und T-Muttern (separat bestellen). Siehe Verwandte Produkte unten für Montagezubehör.
