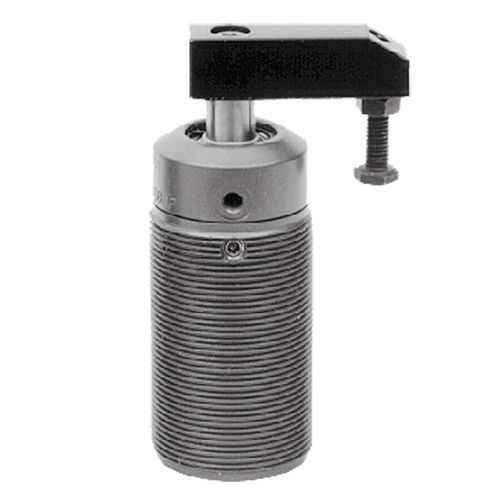

Pneumatisches Spannmittel CLR-18xx-x0x-ASC series

SchwenkEinschraub

100 psi max (Luft) Doppelt wirkend Luftbetätigte Version unserer beliebten hydraulischen Schwenkspanner, für Anwendungen, die eine leichte Spannkraft erfordern. Der Arm schwenkt zum einfachen Beladen frei, mit einem robusten Schrägnockenmechanismus. Der Arm kann so montiert werden, dass er aus jeder Position innerhalb von 360° um 90° geschwenkt werden kann. Ein Standard-Magnetkolben ermöglicht die Überwachung der Spann- und Entspannposition. Die hier gezeigte Version mit Vollgewinde ist ideal für die Montage durch eine Vorrichtungsplatte, um Luftleitungen aus dem Arbeitsbereich fernzuhalten. Ein optionaler Flanschsockel ist für zusätzliche Montagemöglichkeiten erhältlich. Erhältlich in fünf Größen, die jeweils wahlweise im oder gegen den Uhrzeigersinn geschwenkt werden können. Spannkraft bei 100 psi mit Standardarm: 31 lbs (3 Serien) 83 lbs (4 Serien) 126 lbs (5 Serien) 200 lbs (6 Serien) 310 lbs (7er Serie) Schwenkspanner sind Zugzylinder, bei denen ein Teil des Gesamthubes zum Schwenken des Kolbens verwendet wird und der verbleibende Hub als Spannbereich zur Verfügung steht. Durch Anlegen von Luftdruck an den A-Anschluss (Spannen) wird der Arm um 90° über das Werkstück geschwenkt und dann gespannt. Beim Umschalten des Drucks auf den Anschluss B (Lösen der Klemmung) wird der Arm zwangsweise angehoben und zum Be- und Entladen um 90° zurückgeschwenkt Siehe Anwendungsinformationen für ein typisches Luftanschlussbeispiel. Verwenden Sie ein Luftrückschlagventil zwischen der Luftversorgung und dem Luftklemmventil zum Schutz vor Druckverlust bei Ausfall der Luftversorgung. Verwenden Sie immer einen Filter/Regler/Schmierstoffgeber. Um die Lebensdauer der Klemme zu verlängern, installieren Sie einen Luftabsaugtrockner vor dem Filter/Regler/Schmiergerät. Die Schwenkbewegung darf in keiner Weise eingeschränkt werden.
