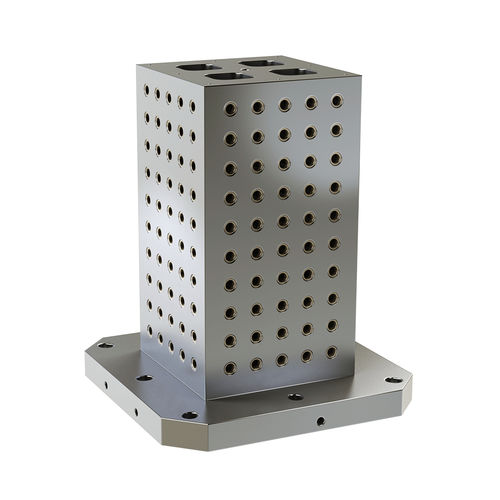

Gusseisen-Spannturm CL-500300600-FTBM-50

modular

Vierseitige Spannböcke - Modular, schwer 5/8" (500mm) Modulare Vorrichtungen Neuer Artikel! Präzisionswerkzeugblock für horizontale Bearbeitungszentren mit unserem Baukastensystem Heavy (5/8-11). Alle vier Flächen sind mit engen Toleranzen fertig bearbeitet und für die Basis qualifiziert, mit einem Gitter aus Mehrzweckbohrungen im Abstand von 2.0000" innerhalb von .0008" der tatsächlichen Position. Universelle Befestigungslöcher passen in fast jeden Zoll- oder metrischen Schlitzabstand. Die hier gezeigten Werkzeugblöcke passen für 500 mm Vierkantpaletten. Diese Werkzeugblöcke haben vier identische Flächen, ideal für die Beladung einer großen Anzahl von Teilen mittlerer Größe auf einer Palette. Jedes Mehrzweckloch auf einer MF50-Werkzeugplatte oder einem MF50-Block des Standardsystems weist oben eine 5/8" ID-Buchse und unten einen Gewindeeinsatz 5/8-11 auf. Mehrzweckbohrungen befinden sich in einem präzisen 2.0000" Raster, das innerhalb von ±.0008 Zoll der tatsächlichen Position liegt. Fixierschrauben mit präzisionsgeschliffener Schulter werden zum gleichzeitigen Fixieren und Fixieren verwendet. Die doppelte Montagemöglichkeit ermöglicht sowohl die JIS-Montage (Lokalisierung von zwei Referenzkanten) als auch die DIN-Montage (Lokalisierung von Mittel- und Radialbohrungen) mit hervorragender Genauigkeit. Für die DIN-Montage siehe Verwandte Produkte unten für Palettenbefestigungsschlüssel. Universelle Befestigungslöcher passen in fast jeden Zoll- oder metrischen Schlitzabstand. Gehäuse > Grauguss, ASTM-Klasse 45. Buchsen > Kohlenstoffreicher Stahl, wärmebehandelt. Gewindeeinsätze > Stahl. DFARS- und RoHS-konform.
