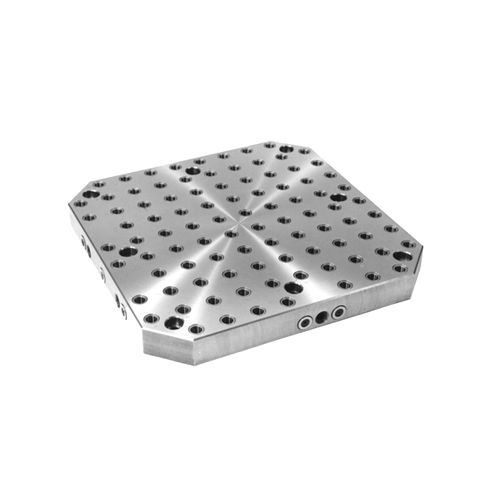

Modulare Aufspannplatte CL-400-PTPM-50

Gusseisenquadratisch

Quadratische Paletten-Bearbeitungsplatten – modular, schweres 5/8" (400mm) Modulares Fixturing Ideale modulare Bearbeitungsplatten für horizontale Mitten der maschinellen Bearbeitung, unser schweres (5/8-11) Baukastenprinzip enthalten. Roheisenmaterial liefert überlegene Genauigkeit, Masshaltigkeit und Schwingungsdämpfung. Ende maschinell bearbeitet zu den festen Toleranzen, mit einem Gitter von den Vielzwecklöchern gesperrt bei 2,0000" innerhalb .0008" der wahren Position. Universalentlüftungslöcher passten fast jeden Zoll oder metrischen Schlitzabstand, unter Verwendung JIS-Seitenstandorts. Die Bearbeitungsplatten, die hier gezeigt wurden, passten 400mm quadratische Paletten. Jedes Vielzweckloch auf einer schweren Bearbeitungsplatte oder einem Block des Systems MF50 hat 5/8" Identifikations-Buchse auf die Oberseite mit einem Gewindeeinsatz 5/8-11 unterhalb es. Vielzwecklöcher sind in genauen 2,0000" das Schachbrettmuster, gesperrt innerhalb der Zoll ±.0008 der wahren Position. Das Errichten von Schrauben, mit einer Präzisionsbodenschulter, werden verwendet, um gleichzeitig zu finden und sich zu befestigen. JIS-Montage ist die höchst-allgemeine Weise, Bearbeitungsplatten und Blöcke auf einer Horizontal-maschinell bearbeitenmittepalette, mit zwei genau maschinell bearbeiteten Bezugsrändern bei 90° zu lokalisieren miteinander. Die Platte oder der Block wird zuerst gegen die Seitenverzeichnisse der Palette unter Verwendung drei Sockel-köpfiger Kopfschrauben gezogen, dann befestigte sich unten mit vier bis acht Sockel-köpfigen Kopfschrauben, abhängig von der Palettengröße.
