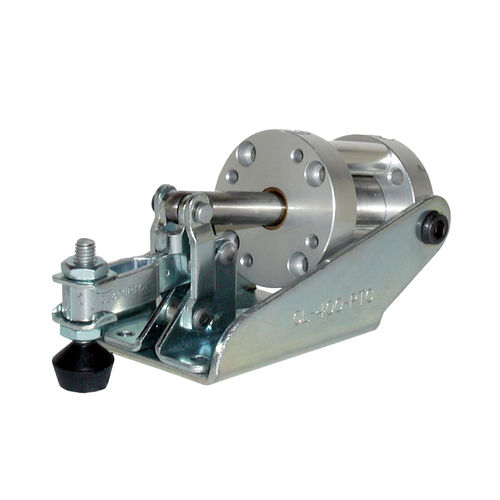

Pneumatisches Spannmittel CL-400-PTC Series

regelbarkompaktdoppeltwirkend

CL-400-PTC Offener Arm Superkompakte Luftklemme für Anwendungen, bei denen nur wenig Platz zur Verfügung steht. Ähnlich wie eine weit öffnende Kniehebelklemme mit vertikalem Griff, außer dass sie nicht von Hand, sondern mit einem Luftzylinder betätigt wird. Das Kniehebelgestänge bietet eine hohe Haltekapazität und gewährleistet eine formschlüssige mechanische Verriegelung, selbst wenn der Luftdruck ausfällt. Spannarm öffnet 100°. Geschlitzter offener Arm bietet einstellbare Spindelposition. 100 lbs Haltekapazität. Hergestellt in den USA. Diese Klemme wird durch einen doppeltwirkenden Luftzylinder mit 3/4"-Bohrung und Buna-N-Dichtungen für Betriebstemperaturen von -20° bis +200°F betrieben. Zwei #10-32 Anschlüsse. Maximaler Eingangsluftdruck von 100 psi übt eine maximale Klemmkraft von 100 lbs in der Mitte des Arms aus. Diese Klemme ist optional mit Positionserkennung erhältlich, wobei ein spezieller Luftzylinder mit einem Magnetkolbenring integriert ist. Dies ermöglicht die Überwachung der Zylinderposition mit einem Hall-Effekt-Schalter. Hall-Effekt-Schalter separat bestellen (siehe Verwandte Produkte unten). Geliefert mit #10-32 Flachkissenspindel CL-316112-FC und (2) CL-3166-TW Unterlegscheiben mit Flansch. Für alternative Klemmspindeln siehe Verwandte Produkte unten. Zum Bestellen der für die Anschlüsse #10-32 erforderlichen Miniaturfittings oder zum Bestellen einer optionalen Halterung für 90°-Montage siehe Verwandte Produkte unten.
