Signalverstärker 508-SW

StromdifferentialSchalt

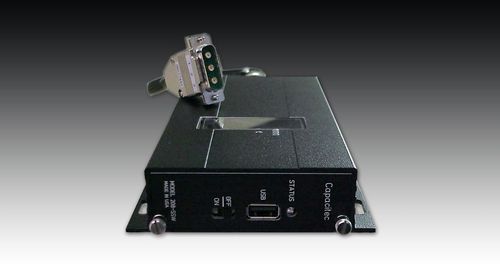

Der 508-SW ist ein intelligenter Mehrkanal-Verstärker für Weg-, Spalt- und Bohrungsmessungen, der nur etwa halb so viel kostet wie der aktuelle Verstärker. Dieser neue Capteura®-Mehrkanal-Signalwandler verzichtet nicht auf die sehr hohe Linearität und Stabilität des Echtzeitsystems. Der 508-SW ist mit allen Capacitec-Sonden kompatibel und kann bis zu 8 Kanäle für den Einsatz in Weg-, Spalt- und Bohrungsanwendungen schalten. Er ist ideal für langsamere Mehrpunktmessanwendungen für Wegmessungen mit bis zu 8 Kanälen, Spaltmessungen mit bis zu 4 Doppelspaltsensoren und Bohrungsmesssonden mit 4 differentiellen Positionen. Der 508-SW befindet sich in einem kleinen, robusten Aluminiumgehäuse mit einer Außenabmessung von 241mm x 108mm x 32mm (9.5" x 4.25" x 1.25"). Diese kompakte Schaltkonfiguration ist ideal für eine Vielzahl industrieller Anwendungen, wie z. B. Mehrpunkt-Spaltausrichtungsmessungen für die Herstellung von Düsenturbinen, Parallelitätswerkzeuge und ein einziges Verstärker-Set für mehrere verschiedene Spaltsonden, die zur Messung von Schlitzdüsenbeschichtungen verwendet werden. Das System bietet einen seriellen USB-Typ-A-Anschluss oder ein optionales Ethernet-J45-Schnittstellenmodul. Es überträgt die Messungen an einen PC oder eine SPS-Steuerung. Dadurch werden die zusätzlichen Kosten für eine externe 18-Bit-A/D-Wandlerkarte oder ein Modul vermieden. Die Kunden können den linearen Datenstring des 508-SW-Moduls in ihr internes Softwareprogramm für prozessbegleitende Messungen und Qualitätskontrolle integrieren. Bleiben Sie dran für den bald erscheinenden 516-SW von Capacitec - ein 16-Kanal-Schaltverstärker. Typische Anwendungen Justierung eines Vierfach-Sensor-Spaltkopfes für einen großformatigen Tintenstrahldruckkopf Ausrichten eines Werkzeugs für die Parallelität von Dreifachspaltrollen Werkzeuge für die Konzentrizität von Mehrpunktrotoren
