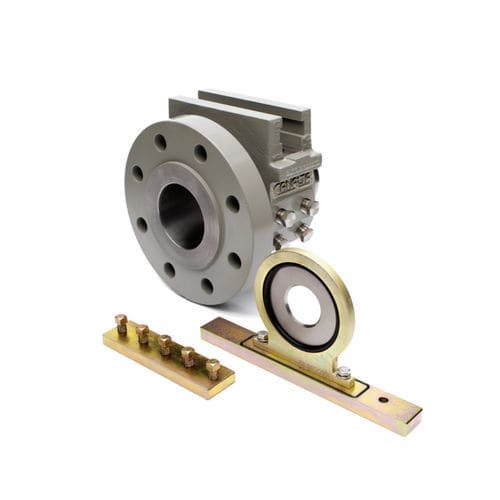

Durchflussmesser mit Messblende

Volumenfür FlüssigkeitenDN50 - 2"

Die Canalta Einkammer-Düsenarmatur ist so konstruiert und gebaut, dass der Austausch der Düsenplatte oder die Inspektion nach der Druckentlastung leicht möglich ist. Alle Armaturen werden standardmäßig mit einem Dokumentationspaket geliefert, das einen Wassertest, einen Funktionstest, einen Test der inneren Ventildichtung, eine Qualitätskontrolle und Materialprüfungsberichte enthält. Die Rückverfolgbarkeit wird in Übereinstimmung mit dem ISO-9001-Qualitätskontrollprogramm gewährleistet. Die Fittings werden nach den Richtlinien von ASME 16.34 und ASME 16.5 hergestellt. Bei Bedarf können Röntgen-, Spannungsabbau-, Ultraschall-, Magnetpulver- und Flüssigfarbstoff-Penetrationstests durchgeführt und die entsprechenden Berichte vorgelegt werden. Entwurf Die in Kanada gelieferten Blenden werden gemäß dem ABSA-Qualitätskontrollprogramm hergestellt und tragen eine CRN-Registrierungsnummer. Industry Canada Zulassungsnummer AF-0014. In Übereinstimmung mit ASME 16.34 und ASME 16.5, ASTM-Spezifikationen, AGA-3 Latest Edition und ISO-5167. Materialien des Gehäuses SA216 WCB, SA352 LCC oder A351 CF8M Größen und ANSI-Klasse 600, 900 und 1500 Flansche auch als RTJ-Stirnflansch erhältlich U/S D/S-Verbindungen Flanscheck-Ausführung (Schweißstutzen U/S, Flansch D/S) Flansch x Flansch Schweißstutzen beidseitig Größe der Innenbohrung 40, 60, 80, 100, 120, 160 und kundenspezifische Größen Dichtungsmassen Dichtungsleiste - HNBR O-Ring Standard, Dichtung optional Blende - Typ "K" 2000 Edition, geformte HNBR-Dichtung auf einem Haltering aus Edelstahl 316 HNBR-Doppelring-O-Ringe standardmäßig auf einer Haltering-Baugruppe aus Edelstahl 316 Teflon-Schnelldichtung - zweiteilige Baugruppe aus reinem Teflon
