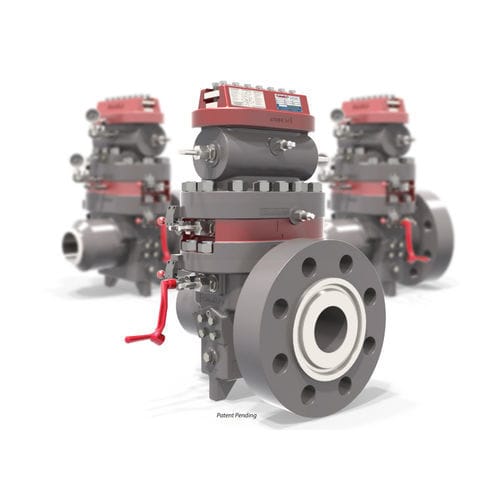

Durchflussmesser mit Messblende DBB

Volumenfür Flüssigkeitenhorizontal

Dies bringt die unübertroffene Sicherheit der doppelten Blockier- und Entlüftungsfunktionalität in die ohnehin schon außergewöhnliche Qualität und Leistung der Canalta-Produktreihe von Blendenverschraubungen. Schutz vor hohem Druck und toxischen Durchflussmedien Genaue Durchflussmessung Höchste Fertigungsqualität Erhältlich als reine Armatur, als Nachrüstung oder als komplettes AGA-3- oder ISO-5167-Messgerät. Konstruktion Die in Kanada gelieferten Messblenden werden gemäß dem ABSA-Qualitätskontrollprogramm hergestellt. Industry Canada Zulassungsnummer AF-0014. In Übereinstimmung mit ASME 16.34 und ASME 16.5, ASTM-Spezifikationen, AGA-3 Latest Edition und ISO-5167. Materialien des Gehäuses A216 WCB, A216 WCC, A352 LCC, A358 CF8M, A995 Gr4A, A995 Gr6A, Sonderausführung Innere Teile AISI 4130 Kohlenstoffstahl, 316 oder A351 CF8M Edelstahl Duplex Super-Duplex Größen und ANSI-Klassen 2" bis 12", 150 bis 2500 ANSI Flansch mit erhöhter Auflagefläche 14" bis 16", 150 bis 1500 ANSI Flansch mit erhöhter Auflagefläche 18" bis 30", 150 bis 600 ANSI-Flanschbild 600, 900 und 1500 Flansche auch als RTJ-Flansch erhältlich U/S D/S-Anschlüsse Flanscheneck-Ausführung (U/S-Schweißstutzen, D/S-Flansch) Flansch x Flansch Schweißstutzen beidseitig Dichtungsmassen Gleitringdichtung - HNBR O-Ring Standard, Dichtung optional Wellen - Teflonpackung Standard, HNBR O-Ring optional Innenventil - Fettdichtung standardmäßig, HNBR O-Ring optional Blende - Typ "K" 2000 Edition, geformte HNBR-Dichtung auf einem Haltering aus Edelstahl 316 HNBR-Doppelring-O-Ringe standardmäßig auf einer Haltering-Baugruppe aus Edelstahl 316 Teflon-Schnelldichtung - zweiteilige Baugruppe aus reinem Teflon Toleranz der Leitungsbohrung I.D In Übereinstimmung mit AGA-3 neueste Ausgabe und ISO-5167 Exzentrizität Reproduzierbarkeit In Übereinstimmung mit AGA-3 Letzte Ausgabe und ISO-5167
