Analoges Eingangsmodul Spectrum

3 Kanäle9 Kanälefür Sensor

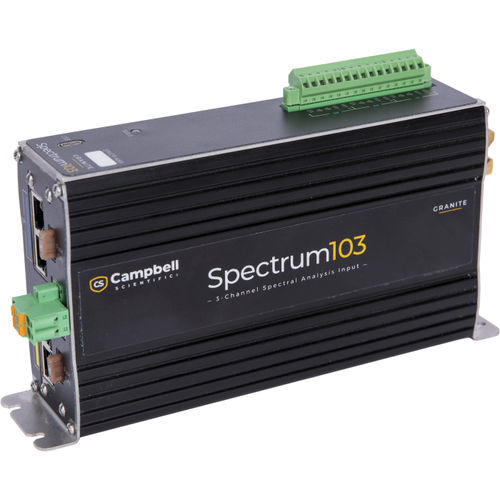

Das Modul für Spektralanalyse und Hochgeschwindigkeits-Eingabe - erhältlich als Drei- oder Neunkanal-Variante - bietet synchrone Hochgeschwindigkeits-Abtastung für analoge Eingänge mit spezieller Hardware für analoge Eingänge, die Verstärker, Filter und Analog-Digital-Wandler (ADC) umfasst. Vorteile und Merkmale - Synchronisierung über mehrere Module hinweg - Ideal für dreiachsige Beschleunigungsaufnehmer und Dehnungsmessstreifen - Anschluss an Datenlogger über EPI und CPI - Rationalisierte Erstellung von Basisprogrammen - Abtastrate bis zu 10 kHz Technische Beschreibung Das Spectrum 103 (drei Kanäle) und 109 (neun Kanäle) haben das gleiche Design und bieten eine Vielzahl von wählbaren Eingangsbereichen für jeden Kanal. Synchronisierung Die Kanäle werden mit einem 32-Bit-ADC digitalisiert und bieten eine Kanal-zu-Kanal-Abtastungssynchronisation innerhalb von etwa ±10 ns. Bei Verwendung des EPI-Busses für die Synchronisierung über mehrere Module hinweg wird eine Synchronisierung von Modul zu Modul innerhalb von ca. ±100 ns erreicht. Drei Achsen Jeder Spectrum-Kanal bietet wählbare Eingangsbereiche: ±200 mV, ±1 V, ±5 V und ±10 V. Mit drei bzw. neun Eingangskanälen sind die Spectrum 103 und 109 ideal für dreiachsige Beschleunigungsmesser und Dehnungsmessstreifen geeignet. Anschluss über EPI und CPI Spectrum-Module werden über EPI- oder CPI-Netzwerke mit Standard-Ethernet-Kabeln (CAT5e, CAT6 oder höher) an Datenlogger angeschlossen. EPI-Netzwerke sind ideal für Spectrum-Anwendungen. Für kleinere Kanalanzahl-Setups wird ein einzelnes Spectrum an einen herkömmlichen CPI-fähigen Datenlogger wie den CR6 oder CR1000X angeschlossen. Grundlegende Programmierung Die Short-Cut-Software vereinfacht die Erstellung grundlegender Programme zum Lesen mehrerer Spectrum-Module.
