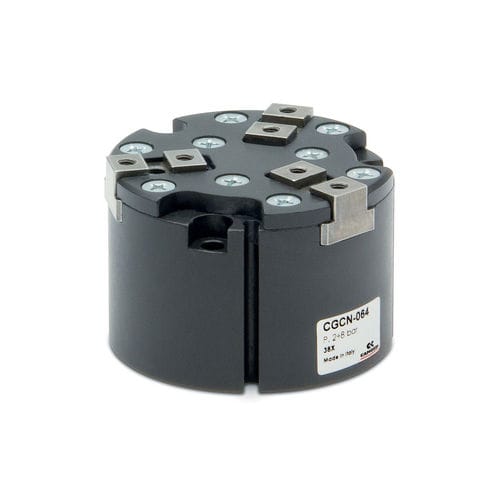

Pneumatikgreifer CGCN series

zentrisch3 BackenMagnet

Die neuen Pneumatikgreifer der Serie CGCN sind in fünf verschiedenen Größen erhältlich (50, 64, 80, 100, 125 mm). Sie zeichnen sich durch ein kompaktes Design aus, das hohe Schließkräfte und lange Hübe bei gleichzeitig geringen Abmessungen ermöglicht. Der Kolben ist mit einem Permanentmagneten für die magnetischen Schaltelemente der Serie CSD ausgerüstet. Die Schaltelemente lassen sich in die Nuten im Gehäuse einsetzen und dienen der Ermittlung der Greiferstellung (offen/geschlossen). Baugrößen - 50, 64, 80, 100, 125 mm Kraftübertragung - Kniehebel Anschlüsse - M5 (50, 64, 80), G1/8 (100, 125) Betriebsdruck - 2 ÷ 8 bar Betriebstemperatur - 5°C ÷ 60°C Lagertemperatur - -10°C ÷ 80°C Max. Betriebsfrequenz - 5 Hz (50, 64 mm), 3 Hz (80 mm), 2 Hz (100, 125 mm) Wiederholgenauigkeit - ≤ 0.05 mm Austauschbarkeit - 0.1 mm Medium - Gefilterte Druckluft Klasse 7.4.4 gemäß ISO 8573-1. Im Falle von geölter Luft empfehlen wir Öl gemäß ISO VG 32 und die Schmierung nie zu unterbrechen. Schmierung - > 10 Mio. Schaltspiele, Gleitzonen nachfetten mit Molykote DX Kompatibilität - ROHS Zertifizierung - ATEX (II2G Ex h IIC T4 Gb II2D Ex h IIIC T120 ° Db -20 ° C≤Ta≤70 ° C). Bitte bei der Modellbezeichnung EX für ATEX-Version ergänzen. Werkstoffe - Frei von Kupfer, PTFE und Silikon
