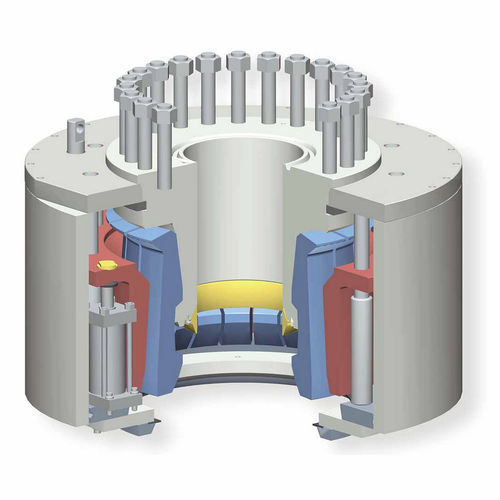

Hydraulischer Steckverbinder / für Ölbohrung 70

für GasbohrungUnterwasser

Der Spannzangenanschluss Modell 70 bildet eine dichte Abdichtung und widersteht den Biegespannungen und Trennkräften, die durch Wellendruck, Steigspannung und Behälterbewegung verursacht werden. Der Stecker des Modells 70 verriegelt über schwenkbare Verriegelungssegmente oder Finger, die einen Trichter bilden, um den Stecker in Position zu bringen. Die Betätigung des Verbinders erfolgt durch Hydraulikzylinder, die hohe Klemmvorspannkräfte und eine bis zu 80% höhere Entriegelungskraft als die Schließkraft bereitstellen. Diese Zylinder können leicht repariert oder ausgetauscht werden. Kurzes Schlucken, konisches Nabenprofil und positives Entriegelungssystem ermöglichen die Trennung unter Winkeln bis zu 30⁰. 25 Winkel auf den Klemmsegmentflächen und eine große Betätigungskolbenfläche erzeugen bei gegebenem Hydraulikdruck eine größere Klemmkraft. Technische Daten -Vorlast: bis zu 245.000 lbm -Höhe: 38,28 in[972,31 mm] Maximaler Unterwasser-Bohrlochkopf OD: 31,39 in[797,31 mm] Maximaler Verbinder-AD: 64,00 Zoll[1.625,60 mm] AX-Dichtungen mit Metall-zu-Metall-Dichtung sind Standard -Manuelle Überbrückung möglich
