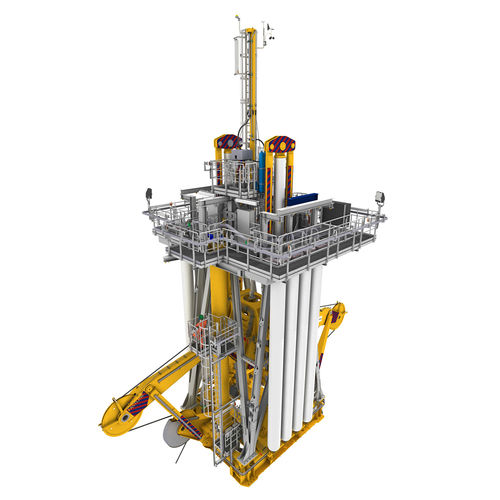

Bewegungskompensator TMC

für Bohrschiffaktiv

Cameron Top-Mounted Compensator (TMC)-Systeme werden eingesetzt, um die Relativbewegung zwischen Bohrschiff und Meeresboden auszugleichen. Der große Bewegungsbereich unserer Bewegungskompensationsausrüstung ermöglicht den Einsatz von Schwimmern in einigen der rauesten Umgebungen. Der Kompensator ist hochpräzise, verfügt über einen Hub von 25 Fuß und einen optionalen aktiven Zylinder und wird mit einem Akkumulator, Ventilblockschlitten, Luftdruckbehältern (APVs), einem Steuersystem und optionalen Luftkompressoren geliefert. Durch die Montage des Kompensationssystems an der Oberseite können Hakenlastschwankungen direkt auf den Kronenblock übertragen werden, wodurch Schwankungen des Bohrgewichts (WOB) minimiert werden. Die sorgfältige Platzierung der Kompensationszylinder ermöglicht es, alle standardmäßigen oberen Antriebe zwischen ihnen anzuheben, was keine Verringerung der Hubhöhe der Fahrgruppe bedeutet. Spezifikationen Oben montierter Einbau reduziert WOB-Schwankungen Die Anordnung der Zylinder ist so konzipiert, dass Standard-Oberantriebe zwischen den Kompensationszylindern angehoben werden können Geringeres Gesamtgewicht des Kompensators aufgrund der modernen vertikalen Zylinderanordnung Kompensator in jeder Position arretierbar Hohe statische Nennkraft Die Einheit ist bei der Auslieferung für die einfache Installation auf dem Derrick bereit Aktiver Heavenkompensator leicht nachrüstbar Reibungsarme Dichtungen in den Zylindern und im Druckspeicher Geringere Auswirkung der Kompression/Dekompression des Luftvolumens aufgrund von Zylinderbewegungen, die sich aus der Geometrie der Kipphebel in Kombination mit der Art und Weise ergibt, wie der Draht über die Führungsscheiben eingeschert ist Durchflussabsperrventil zum Schutz des Systems vor unkontrollierten Bewegungen im Falle eines Bohrstrangausfalls Positionsmesssystem für den Kronenblock
