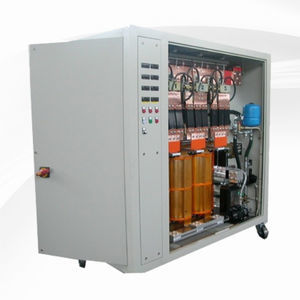

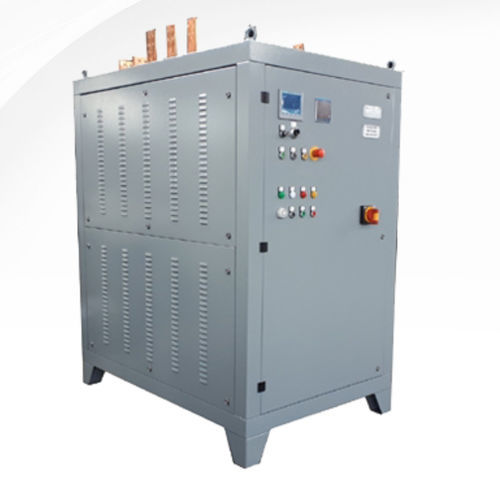

DC-Stromgleichrichter

Industrie

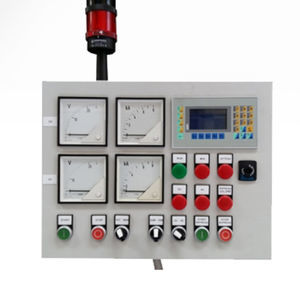

Leistungsgleichrichterlinie für Elektrolyse und industrielle Prozesse. Typische Anwendungen sind: Wasserstoffproduktion Chloranlagen Wasseraufbereitung Thermische Behandlungen Kathodische Schutzmaßnahmen Prüfungen AC/DC- und AC/AC-Wandler Die wichtigsten Merkmale, die je nach Kundenwunsch definiert werden, können sein: - Hohe Ausgangsleistung, bis zu 2MW - Luftgeführte Kühlung, Wasserkühlung im geschlossenen Kreislauf, Klimaanlage für Schutzart IP55 - Möglichkeit der statischen Umpolung Technische Daten o Eingangsspannung nach Kundenwunsch o Hauptschalter mit Griff und Verriegelungssystem o Haupttransformator nach IEC-Norm o Thyristor-Gleichrichterbrücke: Sechs-Phasen mit Drossel, Drei-Phasen-Brücke, Zwölf-Puls-Brücke o Ausgangsspannung und -strom stufenlos regelbar von 0 bis zum Nennwert o Konstantspannungs- und Konstantstromregelung o Regelung der Ausgangsspannung und des Stroms mit steigender Rampe o Stabilisierung der Ausgangsspannung und des Ausgangsstroms: 1% o LC-Zellenfilter zur Reduzierung der Ausgangswelligkeit je nach Kundenwunsch o Manuelle Steuerung an der Fronttür oder im Fernbedienungskasten o Anzeige von Ausgangsspannung und -strom o PLC-Fernsteuerung über optoisolierte Signale: 0-20mA, 4-20mA, 0-10V o PLC-Fernsteuerung über serielles Modbus- oder Profibus-Netz o Gezwungene Luftkühlung o Wasserkühlung im geschlossenen Kreislauf o Kühlung über Klimagerät für IP55-Gehäuse o Epoxydische Lackierung o Gehäuse mit Ösen, Füßen oder Rädern. Leicht abnehmbar. o Schutzart des Gehäuses: IP20...IP55 o Magnetischer und thermischer Schutz o Überhitzungsschutz o Extraflinke Sicherungen zum Schutz von Halbleiterbauelementen o RC-Stoßdämpfer für den Schutz von Halbleiterbauelementen o Elektronischer Überstromschutz o Schaltung zur Überwachung der Eingangsphasenfolge
