Digitalisierer / bis 3,2 GS/s V1743

16 KanälePCIeVME

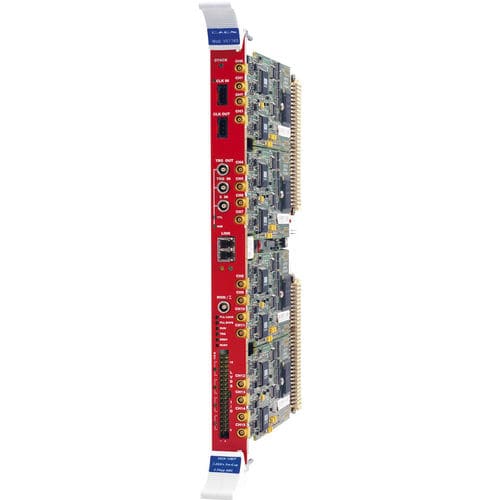

Das CAEN Mod. V1743 ist ein VME 6U Modul mit 16 Kanal 12 bit 3.2 GS/s Switched Capacitor Digitizer, mit 2.5 Vpp single-ended input dynamics, entstanden aus der Zusammenarbeit mit CEA/IRFU & CNRS/IN2P3/LAL und basierend auf SAMLONG Chip. Ein programmierbarer DAC auf jedem Kanal ermöglicht eine DC-Offset-Einstellung im Bereich von ±1,25 V. Die analogen Eingangssignale werden kontinuierlich in den SAMLONGs abgetastet (Abtastintervalle bis zu 312,5 ps) in einem kreisförmigen Analogspeicherpuffer (1024 Zellen). Wenn ein Triggersignal eintrifft, werden alle analogen Speicherpuffer eingefroren und anschließend mit einer Auflösung von 12 Bit in einen digitalen Speicherpuffer digitalisiert. Während des Analog-Digital-Wandlungsprozesses kann der V1743 keine anderen Trigger verarbeiten (Totzeit: 115 us). Der Speicherpuffer erlaubt die Speicherung von bis zu 7 vollständigen Ereignissen für jeden Kanal (1 Ereignis = 1024x12bit). Der Puffer kann über den VME-Bus oder Optical Link gelesen werden, während gleichzeitig aufeinanderfolgende Ereignisse geschrieben werden. Das Modul verfügt über einen Takteingang und -ausgang an der Frontplatte sowie eine PLL für die Taktsynthese aus internen/externen Referenzen. Das V1743 unterstützt die Multi-Board-Synchronisation, so dass alle Switched-Capacitor-Speicher auf eine gemeinsame Taktquelle synchronisiert werden können und der Abgleich der Trigger-Zeitstempel gewährleistet ist. Einmal synchronisiert, werden alle Daten über mehrere V1743-Boards hinweg abgeglichen und kohärent sein
