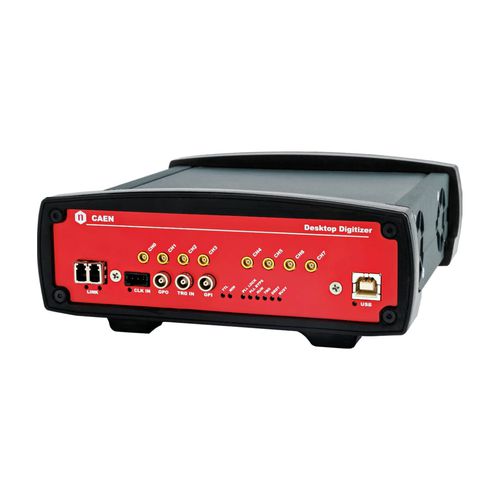

Digitalisierer / bis 250 MS/s DT5725S

8 Kanäle14-BitPCIe

Der CAEN Mod. DT5725S ist ein Digitalisierer, der Wellenformen aufzeichnen und gleichzeitig fortschrittliche Algorithmen für die digitale Online-Pulsverarbeitung (DPP) ausführen kann. Mit der DPP-Firmware können Anwender quantitative physikalische Parameter erfassen (Integrierte Ladung, Pulsformdiskriminierung mit sehr feiner Zeitauflösung, Pulshöhenanalyse) sowie Wellenformen mit automatischer Pulsidentifikation und Basislinienunterdrückung auf Kanalbasis auslesen (Zero-Length Encoding und Dynamic Acquisition Window). Die breite Palette an DPP-Algorithmen, die das DT5725S unterstützt, macht es zu einem "Must-have" für jede Art von kernphysikalischer Anwendung. Das DT5725S (vormals DT5725) wurde ebenfalls aufgerüstet und mit einem größeren FPGA ausgestattet, um komplexere DPP-Algorithmen und einen neuen A/D-Wandler für bessere Stabilität zu ermöglichen, der keine temperaturbedingte Kalibrierung erfordert. Die Eingangssignale werden von einem Flash-ADC mit einer Auflösung von 14 Bit und einer Abtastrate von 250 MS/s gelesen, der sich gut für mittelschnelle Signale eignet, wie sie von flüssigen oder anorganischen Szintillatoren stammen, die mit PMTs oder Silizium-Photomultipliern gekoppelt sind, aber auch für hochpräzise Detektoren wie Silizium oder HPGe, die mit ladungsempfindlichen Vorverstärkern gekoppelt sind. Die Erfassung kann kanalunabhängig erfolgen, und es ist möglich, eine Koinzidenz/Antikoinzidenz-Logik zwischen verschiedenen Kanälen und ein externes Veto/Gating einzurichten. Mehrere Karten können synchronisiert werden, um komplexe Systeme aufzubauen. Im DPP-Modus können die Daten im zeitgestempelten Listenmodus gespeichert werden, um höhere Eingangsraten zu unterstützen und die Durchsatzleistung zu verbessern. Aufgelaufene Ereignisse können verworfen oder für eine Analyse gespeichert werden.
