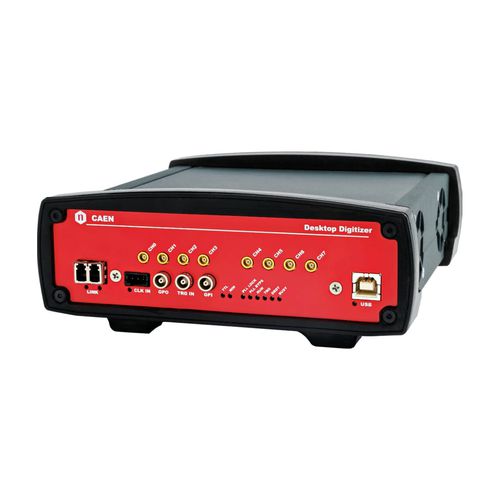

Digitalisierer / bis 500 MS/s DT5730S

8 Kanäle14-BitPCIe

Der CAEN Mod. DT5730S ist ein Digitalisierer, der neben der Aufzeichnung von Wellenformen auch fortschrittliche Algorithmen für die digitale Online-Pulsverarbeitung (DPP) ausführen kann (kostenlose Testversion). Mit der DPP-Firmware können Anwender quantitative physikalische Parameter erfassen (Integrierte Ladung, Impulsformdiskriminierung mit sehr feiner Zeitauflösung, Impulshöhenanalyse) sowie Wellenformen mit automatischer Impulsidentifizierung und Basislinienunterdrückung auf Kanalbasis auslesen (Zero-Length Encoding und Dynamic Acquisition Window). Die breite Palette an DPP-Algorithmen, die das DT5730S unterstützt, macht es zu einem "Must-have" für jede Art von kernphysikalischer Anwendung. Das DT5730S (vormals DT5730) wurde ebenfalls aufgerüstet und mit einem größeren FPGA ausgestattet, um komplexere DPP-Algorithmen und einen neuen A/D-Wandler für bessere Stabilität zu ermöglichen, der keine temperaturbedingte Kalibrierung erfordert. Die Eingangssignale werden von einem Flash-ADC mit einer Auflösung von 14 Bit und einer Abtastrate von 500 MS/s gelesen, der sich gut für mittelschnelle Signale eignet, wie sie von flüssigen oder anorganischen Szintillatoren stammen, die mit PMTs oder Silizium-Photomultipliern gekoppelt sind, aber auch für Hochpräzisionsdetektoren wie Silizium oder HPGe, die mit ladungsempfindlichen Vorverstärkern gekoppelt sind. Die Erfassung kann kanalunabhängig erfolgen, und es ist möglich, Koinzidenz/Antikoinzidenz-Logik zwischen verschiedenen Kanälen und externes Veto/Gating einzusetzen. Mehrere Karten können synchronisiert werden, um komplexe Systeme aufzubauen. Im DPP-Modus können die Daten im zeitgestempelten Listenmodus gespeichert werden, um höhere Eingangsraten zu unterstützen und die Durchsatzleistung zu verbessern. Aufgestaute Ereignisse können verworfen oder zur Offline-Analyse gespeichert werden.
