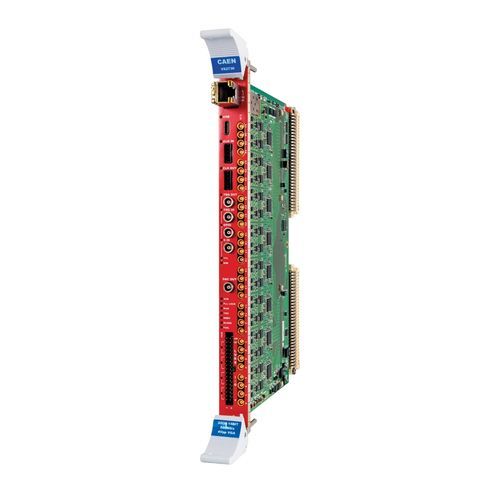

Digitalisierer / bis 500 MS/s VX2730 OPEN-FPGA Digitizer

32 Kanäleanalog14-Bit

4Vpp Eingangsbereich mit per Software wählbarer analoger Verstärkung Offene FPGA-Programmierung über das grafische Tool SCI-Compiler Breites Anwendungsspektrum (von Kern- und Teilchenphysik bis hin zu hoher zeitlicher Auflösung, schneller Neutronenspektroskopie und Heimatschutz) Geeignet für Signale von flüssigen oder anorganischen Szintillatoren, die an PMTs oder SiPMs gekoppelt sind, oder von Silizium- und HPGe-Detektoren. On-Board Live-Auswahl zwischen Scope-Modus (gemeinsamer Trigger) und DPP-Modus (Selbsttriggerung unabhängiger Kanäle) Große Auswahl an DPP-Algorithmen (z. B. PHA, PSD, ZLE, DAW) Multiboard-Synchronisation und Möglichkeiten zur Systemerstellung Vollständig programmierbare E/As an der Frontplatte (4 LEMO TTL/NIM und 16 LVDS) Spezieller 125MS/s 14-Bit-DAC-Ausgang (LEMO) für Signalprüfung oder Triggersumme Integrierter Zynq® UltraScale+™ FPGA mit eingebettetem Linux-basiertem ARM®-Prozessor 5 GB Gesamterfassungsspeicher (DDR4) USB-3.0 Typ-C und 1/10 Gigabit Ethernet oder optional CONET Coming Soon (CAEN daisy chainable Optical Link protocol) Schnittstellen Vollständige Unterstützung durch die Auslesesoftware CoMPASS und WaveDump2 SDK für eingebetteten Linux-Prozessor und Host-PC Übersicht Der VX2730 Digitizer ist ein 32-kanaliger digitaler Signalprozessor für Strahlungsdetektoren im VME64X-Formfaktor. Er bietet nicht nur die Digitalisierung und Aufzeichnung von Wellenformen, sondern auch eine mehrkanalige Analyse für eine ganze Reihe von Anwendungen wie Kern- und Teilchenphysik, hohe Zeitauflösung, schnelle Neutronenspektroskopie und innere Sicherheit. Er ist kompatibel mit mittelschnellen Signalen, die typischerweise von flüssigen oder anorganischen Szintillatoren stammen, die mit PMTs oder SiPMs gekoppelt sind, aber auch mit hochpräzisen Detektoren wie Silizium oder HPGe.
