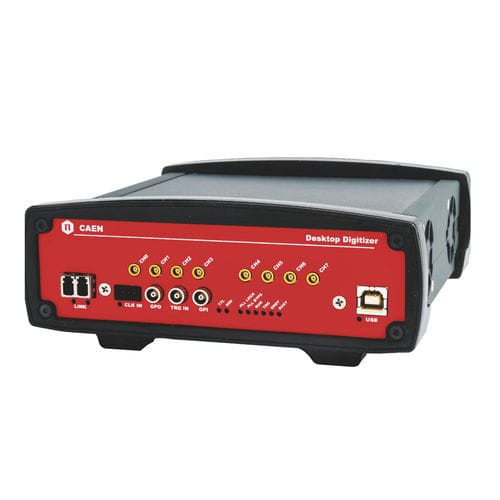

Analoger Digitalisierer DT5725

14-Bit

14 Bit bei 250 MS/s Analoge Eingänge an MCX-Koaxialanschlüssen NSCLDAQ-unterstützt (nur DPP-PSD und DPP-PHA) 8 Kanäle, Desktop-Modul 0.5 und 2 Vss wählbarer Eingangsdynamikbereich mit programmierbarer DC-Offset-Einstellung Algorithmen für die digitale Impulsverarbeitung Analyse der Impulshöhe (DPP-PHA) Impulsform-Unterscheidung (DPP-PSD) Null-Längen-Codierung (DPP-ZLEplus) - NEU Dynamisches Erfassungsfenster (DPP-DAW) - NEU USB und Optical Link Kommunikationsschnittstellen Multi-Board-Synchronisationsfunktionen Daisy-Chain-Fähigkeit Kompatibel mit CoMPASS, MC2Analyzer, DPP-ZLEplus und DPP-DAW Demo-Software, C- und LabVIEW-Bibliotheken Übersicht Der DT5725S ist ein Digitalisierer, der Wellenformen aufzeichnen und gleichzeitig fortschrittliche Algorithmen für die digitale Online-Pulsverarbeitung (DPP) ausführen kann. Mit der DPP-Firmware können Anwender quantitative physikalische Parameter erfassen (Integrierte Ladung, Pulsformdiskriminierung mit sehr feiner Zeitauflösung, Pulshöhenanalyse) sowie Wellenformen mit automatischer Pulsidentifikation und Basislinienunterdrückung auf Kanalbasis auslesen (Zero-Length Encoding und Dynamic Acquisition Window). Die breite Palette an DPP-Algorithmen, die das DT5725S unterstützt, macht es zu einem "Must-have" für jede Art von kernphysikalischer Anwendung. Das DT5725S (vormals DT5725) wurde ebenfalls aufgerüstet und mit einem größeren FPGA ausgestattet, um komplexere DPP-Algorithmen und einen neuen A/D-Wandler für bessere Stabilität zu ermöglichen, der keine temperaturbedingte Kalibrierung erfordert. Die Eingangssignale werden von einem Flash-ADC mit einer Auflösung von 14 Bit und einer Abtastrate von 250 MS/s gelesen, der sich gut für mittelschnelle Signale eignet, wie sie von flüssigen oder anorganischen Szintillatoren stammen, die mit PMTs oder Silizium-Photomultipliern gekoppelt sind,
