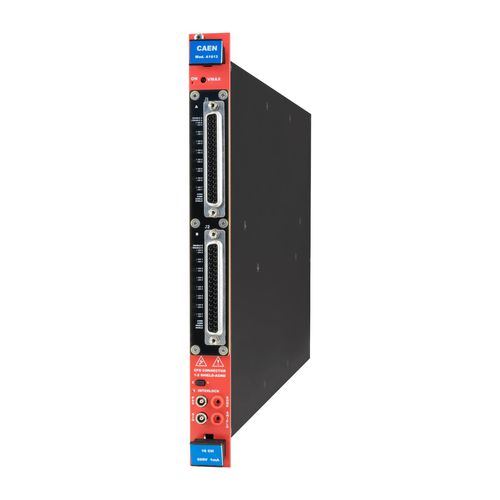

E/A-Stromversorgungsmodul A1612

16 unabhängig voneinander steuerbare, potentialfreie Kanäle mit zwei Strombereichen 500 V (1 mA / 100 µA) Ausgangsbereiche auflösung der Spannungsüberwachung: 1 mV Auflösung der Stromüberwachung: hoher Bereich: 10 nA niedriger Bereich: 1 nA Programmierbare Spannungsanstiegs- und -abfallraten Typische Spannungswelligkeit kleiner als 3 mVpp (1 KHz ÷ 20 MHz) Programmierbare Überstromsicherungen Programmierbare TRIP-Parameter DB37-Anschluss Stromgeneratorbetrieb im Überstromfall Übersicht A1612 ist eine einseitige Platine (5TE breit), die 16 einzelne potentialfreie Kanäle enthält, die über einen DB37-Stecker geliefert werden. Die Ausgangsspannung beträgt 0 ÷ 500 V mit 10mV Einstell- und Überwachungsauflösung. Der maximale Stromwert beträgt 1mA mit einer Einstellauflösung von 100nA (niedriger Bereich: 100μA; 10nA Einstellauflösung). Die Kanäle teilen sich einen individuellen potenzialfreien Kanal, der die Erdung des Detektors ermöglicht, wodurch der Rauschpegel reduziert wird. Ein globaler Aktivierungs-/Deaktivierungsanschluss ermöglicht die Deaktivierung der Kanäle. Die Spannungsrampenraten können für jeden Kanal unabhängig eingestellt werden und bieten zwei Strombereiche (per Software wählbar).
