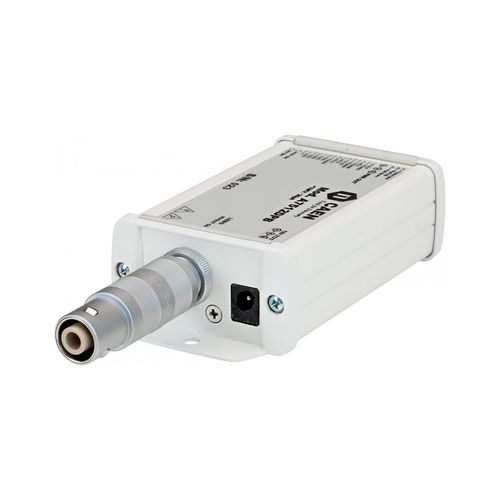

E/A-Stromversorgungsmodul A7512DB

Einzelner Desktop-HV-Kanal 0 ÷ 12 kV Ausgangsspannung 20 μA maximaler Ausgangsstrom Verfügbar mit positiver oder negativer Polarität LEMO HV-Ausgangsstecker auflösung der Spannungsüberwachung 200 mV 500 pA Auflösung der Stromüberwachung Digitale Steuerung der Ausgangsspannung Interner Speicher für die permanente Speicherung von Kalibrierung und Konfiguration Digitale RS485-Steuerung (ermöglicht den Aufbau eines Daisy-Chain-Netzwerks von A75xxDB-Modulen) LEMO 00-Anschluss für die Stromversorgung des Vorverstärkers Verriegelungslogik für Modulfreigabe SMART HV-Befehlsschnittstelle Übersicht Das Stromversorgungsmodul A7512DB ist eine kompakte Desktop-Lösung für die stabile und geräuschlose Stromversorgung von Ein- und Mehrspaltdetektoren mit resistiver Plattenkammer (RPC). Das Modul verfügt über einen digital gesteuerten Hochspannungskanal, der eine maximale Spannung von 12 kV mit einer Monitorauflösung von 200 mV liefert. Der maximale Ausgangsstrom beträgt 20 μA, mit einer Monitorauflösung von 500 pA. Es ist entweder mit positiver oder negativer Ausgangsspannung erhältlich. Der HV-Ausgang wird über einen LEMO-HV-Anschluss bereitgestellt. Die folgenden Kanalparameter können programmiert werden Ausgangsspannung: 0 ÷ 12 kV Schritt: 200 mV Stromgrenze 0 ÷ 20 μA Schritt: 1 nA Spannungsrampe auf/ab: 1 ÷ 500 V/sec Schritt: 1 V/sec TRIP-Parameter Die Steuerung der Stromversorgung kann aus der Ferne über RS485 erfolgen, was den Aufbau eines Daisy-Chain-Netzwerks von A75xxDB-Modulen ermöglicht. A7512DB verfügt auch über einen Bias-Ausgang über einen LEMO 00-Anschluss für die Stromversorgung von Vorverstärkern. Drei verschiedene Optionen sind verfügbar: 2,8 V / 3,3 V / 5 V (maximale Ausgangsleistung: 3 W). Die Sicherheitsmerkmale umfassen: Überstromerkennung: Wenn der Kanal versucht, einen größeren Strom als Iset zu ziehen, wird die Ausgangsspannung automatisch angepasst, um den Strom unter der Iset-Grenze zu halten.
