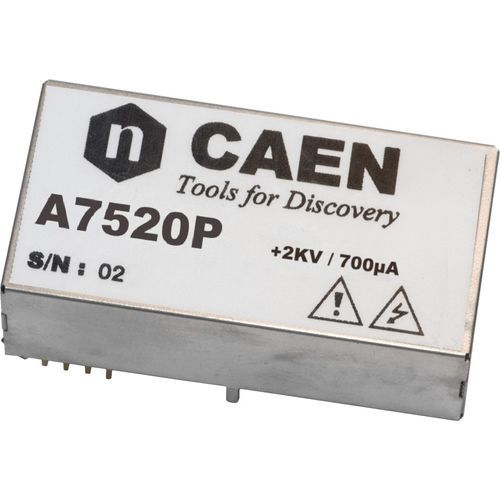

Power Modul A7520

Hoher Wirkungsgrad 2000 V/700 µA Ausgangsbereiche Verfügbar mit positiver oder negativer Polarität Kompaktes Gehäuse: 29x54x16 mm3 (BxLxH) Übersicht Der A7520 ist ein hocheffizienter, rauscharmer Einkanal-Hochspannungs-DC/DC-Wandler in einem PCB-Montage-Formfaktor. Er bietet eine programmierbare und überwachbare Ausgangsspannung im Bereich von 0 bis 2000 V, wenn er mit einem +12 V-Eingang versorgt wird. Er ist entweder mit positiver oder negativer Ausgangsspannung erhältlich. Die Ausgangsspannung wird durch die Bereitstellung einer externen Spannung von 0 bis +2,5 V (Vset) geregelt. Die Platine ist mit einem Überstromschutz ausgestattet: Wenn ein größerer Strom als der Iout-Höchstwert aufgenommen wird, wird das Modul nicht beschädigt. Dank seiner ausgezeichneten Stabilität und seines speziellen Designs ist das A7520-Netzteil für den Betrieb in rauen Umgebungen und unter starken Temperaturschwankungen ausgelegt. Das Modul ist auf einer FR4-Leiterplatte aufgebaut, beschichtet und in einem DC01-Stahlgehäuse untergebracht. CAD-Altium-Bibliothekskomponenten und 3D-Stufenmodelle sind auf Anfrage erhältlich. Überstromerkennung Wenn der Kanal versucht, einen größeren Strom als Iset zu ziehen, wird die Ausgangsspannung variiert, um den Strom unter der Iset-Grenze zu halten. Der Kanal verhält sich wie ein Stromgenerator. Technische Daten Verpackung Material: DC01; Abmessungen: B=29 mm; L=54 mm; H=16 mm Anzahl von Kanälen - 1 Maximaler Ausgangsstrom (Iout) - 2000V Kontaktstifte Stiftleiste; 2,54mm Schritt; Phosphorbronze; UL94V0 Isolator Schutz Überstrom, Kurzschluss, Funken und Feuchtigkeit Betriebstemperatur - -55° C ÷ +80° C Lagertemperatur - -55° C ÷ +85° C Ausgangswelligkeit (Volllast) - Typisch 8mVpp, maximal 10mVpp Wirkungsgrad - >55% @ Vout 2000 V (-20° C ÷ +70° C)
