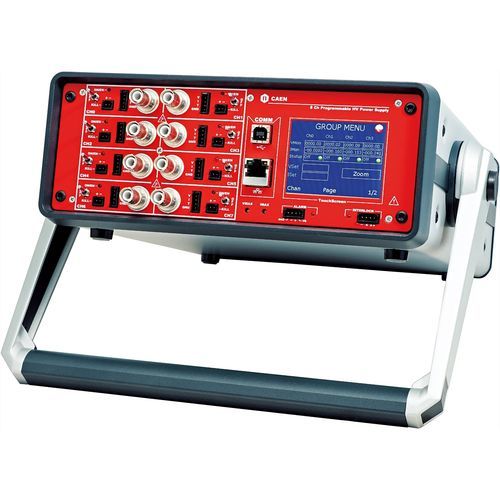

E/A-Stromversorgungsmodul DT8033

8 unabhängige Kanäle in einem Desktop-Gehäuse (110/220V AC powered) 4 kV / 3mA Ausgangsbereiche Kanäle mit entweder positiver oder negativer Polarität SHV-Koaxial-Ausgangsanschlüsse Niedrige Restwelligkeit 10 mV Vset-Auflösung 10 nA Iset-Auflösung Unter-/Überspannungsalarm, Überstrom- und Maximalspannungsschutz Programmierbare Hoch-/Rücklauframpe (1-500 V/s) 2.8″ Farb-Touchscreen-Display Lokale und Fernsteuerung (USB2.0/Ethernet) Verriegelungslogik für Platinenfreigabe und individuelle Kanalabschaltung Software-Tool für einfache Kanalverwaltung Übersicht Das Mod. DT8033 bietet 8 unabhängige 4 kV/ 3 mA (6W) Kanäle in einem Desktop-Gehäuse (110/220V AC powered). Jeder Kanal kann eine maximale Spannung von 4 kV und einen maximalen Strom von 3 mA (bis zu 6 W) liefern. Das Gerät ist mit positiven, negativen und "gemischten" (4 positive und 4 negative) Kanälen erhältlich. Die Ausgänge der Kanäle werden über SHV-Anschlüsse bereitgestellt. Die HV-Ausgangs-RAMP-UP- und RAMP-DOWN-Raten können unabhängig für jeden Kanal im Bereich von 1÷500 V/s in 1 V/s-Schritten gewählt werden. Das Modul hat eine Iset-Auflösung von 10 nA. Die Steuerung des Moduls kann entweder lokal über ein 2,8″-Touchscreen-Grafik-LCD-Farbdisplay mit einer völlig neu gestalteten Benutzeroberfläche oder aus der Ferne über USB 2.0 oder Ethernet erfolgen. Zur Steuerung dieser Geräte steht ein kompletter Satz von Software-Tools zur Verfügung; der Benutzer kann Low-Level-Bibliotheken, LabVIEW-Treiber und grafische Anwendungssoftware frei herunterladen. Darüber hinaus ist eine integrierte Webschnittstelle (in Kürze) verfügbar, über die das Modul einfach gesteuert werden kann, ohne dass eine Software auf einem PC installiert werden muss. Der Benutzer kann den Status des Moduls überwachen und die HV-Parameter für jeden Kanal in Echtzeit konfigurieren.
