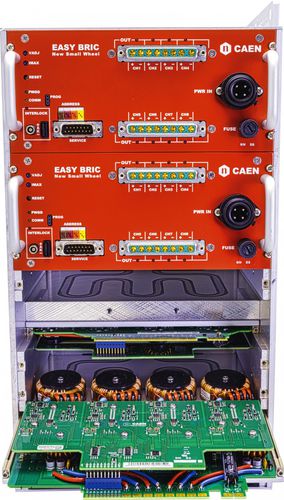

DC/DC-Wandler / Leistung EASY BRIC1

EASY6000 DC/DC-Netzteil Magnetfeld- und strahlungstolerant Ionisierende Strahlung (Gesamtdosis) 200 Gy Verdrängungsschaden 5,8-1012 1-MeV Äq. n/cm2 Einzelereignis-Fluenz 1,0-1012 p/cm2 (E > 20 MeV) Magnetisches Feld 0,5 T 8 positiv 10 ÷ 12 V / 16 A Kanäle 300 V DC Eingangsspannung Vset durch Trimmer On/Off für jeden Kanal Kanäle einzeln überwacht und geschützt Verriegelungsmöglichkeit 48 V Service lokal und remote ein/aus Individueller schwimmender Rücklauf Flüssigkeitskühlung Der B- und Rad-tolerante Zwischenwandler (BRIC) ist ein brandneues Produkt der EASY-Familie, das für die rauen Bedingungen des LHC mit hoher Luminosität am CERN entwickelt wurde. Seine Entwicklung begann im Jahr 2016, wobei die gesamte Erfahrung des CAEN aus dem Bau und dem jahrelangen Betrieb des LHC genutzt wurde. In einer sorgfältig geplanten Testkampagne wurden alle Komponenten bis zu 200 Gy TID sowie das gesamte Modul validiert. Diese Gesamtdosis wird voraussichtlich Ende 2035 in den meisten Versuchsbereichen des HL-LHC erreicht werden. Die Magnetfeldtests wurden ebenfalls durchgeführt, und der BRIC 1 hat bis zu 0,5 T eine Effizienz von über 80 % gezeigt, unabhängig von der Ausrichtung der Feldlinien in Bezug auf den DC-DC-Kanal und damit die Magnetspulen auf der Platine.
