Energieverteilung DT5423

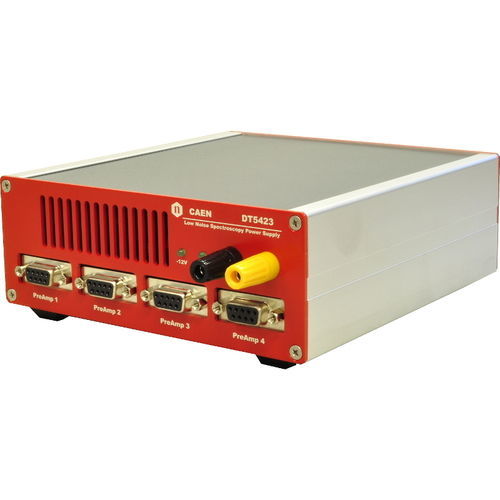

Vier DB9-Stecker (±12 V) zur Versorgung von A1422-Vorverstärkern Ein Steckverbinder zur Versorgung von Desktop-Digitalisierern der DT57xx-Familie Restwelligkeit: < 5 mVpp auf Vorverstärker-Stromversorgungen; < 10 mVpp auf Digitizer-Stromversorgungen Übersicht Das DT5423 ist ein Tischnetzteil für die Vorverstärker A1422 und A1424 und die Digitizer der DT57xx-Familie. Es bietet vier 9-polige Standard-D-Buchsen zur Versorgung von bis zu vier A1422- oder A1424-Vorverstärkern sowie einen Steckverbinder zur Versorgung von DT57xx-Digitalisierern. Jeder Ausgang ist gefiltert. Die +12-V-Spannungsversorgung für den Digitalisierer erfolgt über einen 6-poligen, abgeschirmten Miniatur-DIN-Stecker. Das Kit enthält ein 1,5 m langes Kabel zur Verbindung des Digitizer-Versorgungsausgangs mit den DT57xx-Desktop-Digitalisierern (2,1 mm DC Power Jack). Technische Daten Mechanische Verpackung - Desktop-Modul (154x50x164 mm3). Gewicht 1,65 kg VorAmp 1,2,3,4 - +12 V / 400 mA (max. gesamt für 4 Ausgänge) -12V / 200 mA (max. Gesamtstrom für 4 Ausgänge) 4 Sub-D9-Buchsen Digitizer-Versorgung - +12 V / 2,1 A TE Connectivity Typ 5750071-1 Abgeschirmter Mini-DIN-Stecker 6MINI-DIN Rauschverhalten - ±12V OUT an den Anschlüssen PreAmp 1÷4: Restwelligkeit 5 mVpp +12V OUT am Anschluss für die Digitizer-Versorgung: Restwelligkeit 10 mVpp Messbedingungen: oszilloskop mit begrenzter Bandbreite von 20 MHz, AC-gekoppelt, kapazitive Last 10 nF an OUT bei der Messung, OUT bei voller Last (400 mA insgesamt an + 12V OUT an den Anschlüssen PreAmp 1÷4; 200 mA insgesamt an - 12V OUT an den Anschlüssen Preamp 1÷4; 2,1 A am Anschluss + 12V Digitizer Supply). Eingang - 230V ~ 50Hz oder 115V ~ 60Hz; Eingang Typ C14 (abgesichert) Sicherung 230V: T500mA; 110V: T1A 5 x 20mm
