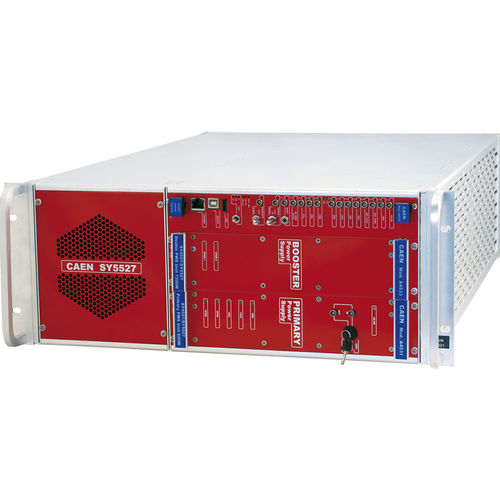

Rack-Stromverteiler SY5527

19"-Rackmodular

Das SY5527 ist die voll ausgestattete Versuchsversion einer neuen Reihe von Stromversorgungssystemen, die den neuesten Vorschlag von CAEN im Bereich der Hoch- und Niederspannungsstromversorgung darstellen. Dieses System stellt einen völlig neuen Ansatz für die Stromerzeugung und -verteilung dar, indem es die Unterbringung einer breiten Palette von Platinen mit unterschiedlichen Funktionen in ein und demselben Mainframe ermöglicht, wie z. B. Hoch-/Niederspannungsplatinen, generische E/A-Platinen (Temperatur-, Druckwächter usw.) und Abzweigsteuerungen, wobei letztere zur Steuerung anderer dezentraler Generatoren und Verteiler verwendet werden. Modularität, Flexibilität und Zuverlässigkeit sind die Kernpunkte seiner Konstruktion, so dass dieses Modul den Anforderungen einer Vielzahl von Versuchsbedingungen gerecht werden kann. Der Hauptrechner ist in einem 19″ breiten und 4U hohen Euro-Mechanik-Rack untergebracht und umfasst vier Hauptbereiche: die Platinen-Sektion mit 6 Steckplätzen zur Aufnahme von Platinen, Verteilern und Zweigreglern; eine "Low-Cost"-Version mit 4 Steckplätzen ist erhältlich (NEU) die Fan Tray Section, in der 3 Lüfter in zwei Reihen angeordnet sind, mit programmierbarer Drehzahlregelung; die CPU- und Frontplattensektion, die alle Schnittstelleneinrichtungen enthält. die Stromversorgungssektion, die aus dem Primärnetzteil und bis zu 2 Netzteilen besteht; die "Low cost"-Version hat nur die Primärstromversorgung Der CPU-Controller ist in 3 verschiedenen Versionen erhältlich: BASIC, ADVANCED und FULL.
