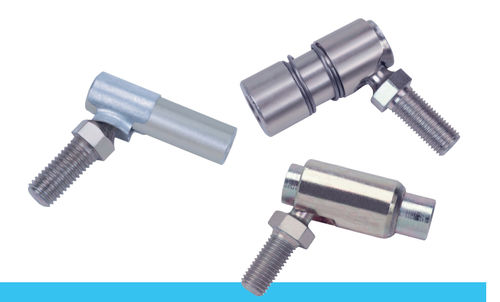

Gewinkeltet Kugelgelenk S series

ZinkKohlenstoffstahlschnelltrennbar

Die S/SS/SC-Serie eignet sich für leichte bis mittelschwere Gestängeanwendungen, bei denen eine Schnellkupplung erforderlich ist, und bietet drei Arten von schnell montierbaren/demontierbaren Kugelgelenken: Federbelastete Hülse, kleinere Kugelgelenkgrößen Freigelegte federbelastete Hülse, größere Anwendungen Der Kugelzapfen wird durch eine Federklammer gehalten, was eine geringere Belastung und weniger Trennungsanforderungen bedeutet Häufige Anwendungen: Kabelbaugruppen, Leichtindustrie, Landwirtschaft, Rasen und Garten sowie Drosselklappen für den Rennsport - S- und SS-Kugelgelenke sind für Anwendungen konzipiert, bei denen ein schnelles Verbinden oder Trennen bei der Montage oder im Servicefall erforderlich ist - Das SC-Kugelgelenk mit Federklemme ist für mechanische Verbindungen mit geringer Kraft ausgelegt, wie z. B. Vergaser- oder Kraftstoffeinspritzungsanwendungen - Erhöhte Korrosionsbeständigkeit - Die Komponenten werden aus kohlenstoffarmem Stahl hergestellt, verzinkt und mit klarem Dichromat behandelt - Maximale Verschleißfestigkeit - Der Kugelzapfen ist bei allen Modellen wärmebehandelt, um die Verschleißfestigkeit zu erhöhen - Einfacher Zugang und schnelle Wartung durch schnelles Zurückziehen und werkzeugloses Trennen der Verbindung Werkstoff: Kugelzapfen - - Kohlenstoffarmer Stahl, wärmebehandelt - Verzinkt, klar dichromatiert Hülse - - Stahl mit niedrigem Kohlenstoffgehalt - Verzinkt, klar dichromatbehandelt Gehäuse S und SS - - Stahl mit niedrigem Kohlenstoffgehalt Gehäuse SC - - Stahl mit niedrigem Kohlenstoffgehalt, wärmebehandelt - Verzinkt, klar dichromatiert Feder S und SS - - Rostfreier Stahl Federklammer SC - - Gehärteter Federstahl Temperaturbereich: -60°F - 250°F (-51°C - 121°C) Gewinde: Rechts- oder linksgängig Erhältlich in metrischen Größen Kundenspezifische Baugruppen können nach Spezifikation gefertigt werden Die Serie S/SS erfüllt die SAE-Spezifikation J490 (S: Typ S/Style 1 SS: Typ S/Style 2)
