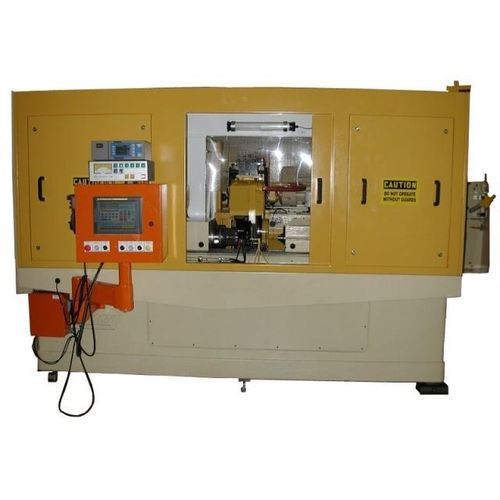

Rundschleifmaschine Landis 5R

für Kurbelwellefür Wellenhorizontal

Re-Engineered: Norton C5 Rundschleifmaschine Werkzeugbestückung einschließlich Flotaing ID Spannzange Updates enthalten: Kugelumlaufspindel-Zustellungen, Fanuc-Steuerung In-Prozess-Messung Radauswuchtmaschine Diamant-Rollenabrichtmaschine Automatischer Radschutz / Kühlmittelleitungsanpassung Teil Beschreibung: Transferabtriebswelle, Getriebeteil Schleifvorgang: Fertigschleifen von drei Flächen gleichzeitig Werkstoff: Stahl Härte: 58 Rc Schaftabtrag: .320mm Parameter des Schleifprozesses: Größentoleranz: +/- 0,008 mm Rundlauf: 0,05 mm Akzeptanzkriterien für die Maschine: Teile pro Stunde 140 bei 100 % Leistung, 1,67 Cpk Bryant C4, horizontale einspindlige ID-Schleifmaschine Hochfrequenz-Schleifspindel Werkzeugbestückung einschließlich Diaphragma-Futter Aktualisierungen enthalten: Absolute Positionierung, VFD-Antriebe Allen-Bradley-Steuerung Teil Beschreibung Außenringe, Kfz-Getriebeteile Schleifvorgang: Fertigschleifen ID Werkstoff SAE J403 Stahl Härte: N15 Materialabtrag .250mm Parameter des Schleifprozesses: Größentoleranz: +/- 0,032 mm Erforderliche Oberflächengüte: 0,6 Ra Kegel: 0 bis 0,013 mm Akzeptanzkriterien für die Maschine: Teile pro Stunde 255 bei 100 % Kapazität Maschinenablauf spez: Ppk: 1.67 Modell 325-12 Spitzenlos-Schleifmaschine Werkzeugbestückung für mehrere Teilefamilien. Automatisches Messsystem mit Größenkontrolle. Automatisierung Teil Beschreibung Automobil-Wellen Schleifvorgang Fertigschleifen von Durchmessern Werkstoff Stahl Materialabtrag .250mm gesamt Akzeptanzkriterien für die Maschine: Teile pro Stunde 90 bei 100 % Kapazität Maschinenablauf spez: Ppk: 1.67
