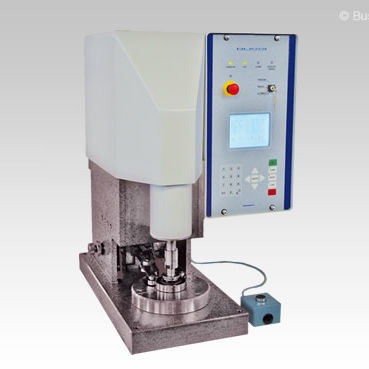

Kontaktwinkel-Messinstrument

KontaktIndustriefür Rollenlager

Gerät „TYP 1″ Abmessungen von – bis: Kugellager Ø 20 – 180 mm. Höhe 4 – 40 mm. Gerät „TYP 2“ Abmessungen von – bis: Kugellager Ø 100 – 360 mm. Höhe 16 – 58 mm. Leistungen: • Präsenzkontrolle Kugeln (ausgenommen „blinde“ Kugellager) • „Blinde“ Kugellager : Messung ist möglich, indem eine kleine Vorrichtung auf dem Korb angebracht wird • Druckwinkelmessung: direkte Anzeige in Graden und Zehntelgraden (z.B. 16,5 °) • Messfeld: 0° – 89.9° • Auflösung: 0,1 ° • Präzision Messung : ± 0,20 ° • Durchgangszeit : Gerät Typ 1 – 14 s; Gerät Typ 2 – 17 s • Leistung/Stunde : Gerät Typ 1 – 250 Kugellager; Gerät Typ 2 – 210 Kugellager • Speicherkapazität : 1500 Kugellagerarten • Einzugebene Daten (nur beim ersten Durchgang, von der Gerätetastatur oder PC): Kugellagerart, Ø bar, Ø Kugel, Anzahl Kugeln, Umdrehungsanzahl, Messumdrehungsanzahl, Spindelladung. • Für Akzeptanz – Ausschuß des Kugellagers ist es möglich für jeden Kugellagertyp die min.- bzw. max. Druckwinkelwerte einzustellen ( z.B. 25,0° ± 2,5° ) • Das Gerät zeigt Kontaktwinkel an: A) Kontinuierlich Schwarz auf Weiß für Werte innerhalb des eingestellten Bereichs B) Blinkend für Werte außerhalb des eingestellten Bereichs, mit einem Signal für Ausgabe Kugellager • Direktanzeige der Ladung: Gerät Typ 1 daN 1,5 ÷ 47 ; Gerät Typ 2 daN 2,7 ÷ 76 Autodiagnose : Fehlersignal • Das Gerät kann mit einem PC verbunden werden, um Daten hoch,- bzw. herunterzuladen (z.B. Messberichte) • Speicherkapazität zirka 18.000 Maße
