Druckkraft-Wägezelle 8400-B001

ebene LastDehnungsmessstreifenPräzision

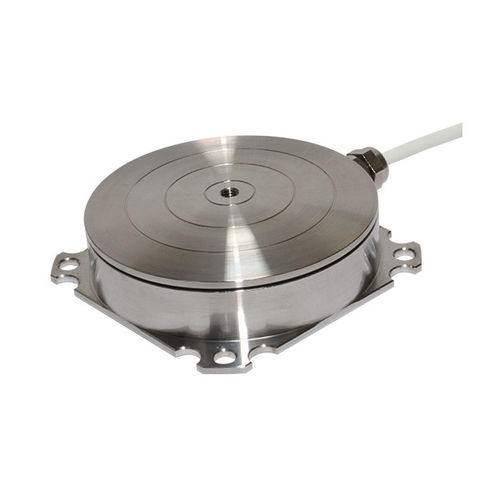

Pedal-Kraftsensor - 8400-B001 Dieser Kraftsensor ist mit seiner flachen Bauform speziell konstruiert, auf Pedale montiert zu werden. Damit lassen sich die Kräfte, die der Bediener für die jeweilige Aktion, zum Beispiel Bremsversuche, aufbringt, direkt messen und der Reaktion des Fahrzeugs bzw. der Maschine zuordnen. Dies findet bei realen Fahrversuchen Anwendung, wie auch im Fahrsimulator. Durch die besondere Konstruktion der Membrane spielt es dabei keine Rolle, ob es sich um stehende oder hängende Pedale handelt. Der Sensor wurde weitestgehend so gestaltet, dass unvermeidbare Seitenkräfte möglichst wenig Einfluss auf das Messergebnis haben. Durch ein zentrales Innengewinde auf der Bedienfläche können unterschiedliche, maschinenbedingte Adapterteile einfach befestigt werden. Da Pedale auf ihrer Oberfläche eher gewölbt ausgeformt werden, hat der Pedalkraftsensor eine äußerst biegesteife Grundplatte und findet so einfach Anwendung auf unterschiedlichen Geometrien. Selbst auf Pedale mit Elastomer-Belag kann eine Montage stattfinden. Mit lediglich 17 mm Höhe ist dieser Sensor besonders flach und stört im montierten Zustand nicht die Tätigkeit beim Bedienen der Pedale. Auch sein Durchmesser von kleiner 60 mm prädestiniert den Sensor für beinahe jede Pedalform. Der Sensor wird mit einem passenden Bügel, der unter dem Pedal verläuft, sicher und stabil verschraubt. Aufgrund unterschiedlicher Pedalkonstruktionen ist dieser Bügel nicht im Lieferumfang enthalten und muss separat passend zum Pedal hergestellt werden. Das Anschlusskabel ist besonders geschützt, wird mittels PG-Verschraubung robust gehalten und ist für Roboter als tauglich ausgewiesen.
