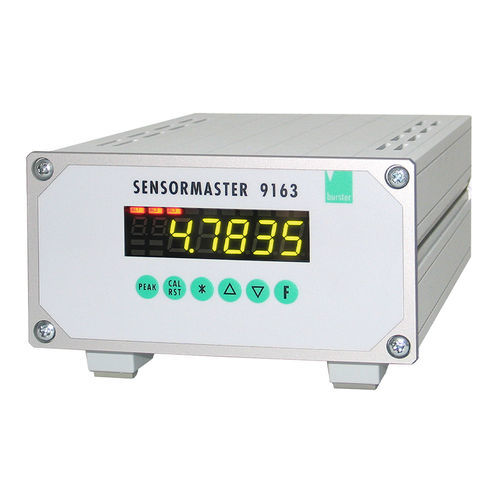

Prozessanzeiger 9163

digitalEinbauRS-232

Der Digitalanzeiger 9163 deckt ein weites Spektrum an Applikationen ab, bei denen Messwerte erfasst, angezeigt, ausgewertet und an übergeordnete Steuerungen weitergegeben werden müssen. Beispiele sind die Bestimmung von geometrischen Größen in der Produktion, etwa per Differenzmessung, oder das Überprüfen von Materialeigenschaften im Labor. Die Weitergabe der Messwerte kann per PROFIBUS, RS232 oder Analogausgang geschehen. Die Mehrkanalfähigkeit erlaubt den Anschluss von max. vier Sensoren und deren Verknüpfung über mathematische Funktionen. Somit sind auch komplizierte Messaufgaben mit nur einem Gerät möglich. Die Ausgabe visueller Alarmmeldungen am Display macht die Bewertung von Grenzwerten einfacher und komfortabler. Bei den bis zu vier Ausgängen handelt es sich um Relais- oder Logikausgänge mit konfigurierbarer Funktion. Der geringe Messfehler von 0,1% wird auch höheren Genauigkeitsanforderungen gerecht. Über 2 digitale Eingänge können verschiedene Funktionen, wie z.B. Reset oder HOLD, angesteuert werden. Der Digitalanzeiger unterstützt den direkten Anschluss von DMS, potentiometrischen Sensoren, Transmittern mit Prozesswertausgang, Pt100 und Thermoelementen. Durch die Möglichkeit der manuellen Linearisierung ist die Eingabe verschiedenster Sensorkennlinien möglich. Modernste Mikroprozessortechnik ermöglicht es, ein hohes Maß an Technologie auf kleinstem Raum zu gestalten. Wesentliche Geräteeinstellungen können über die 6-Tasten- Tastatur vorgenommen werden. Feste Einstellungen, wie z.B. die Wahl der Speisespannung, werden über Jumper bewerkstelligt. Die große, 13 mm hohe 7-Segment- Anzeige erlaubt eine gute Darstellung der Messwerte und Menüparameter.
