Druckkraft-Wägezelle 8532

KnopfDehnungsmessstreifendigital

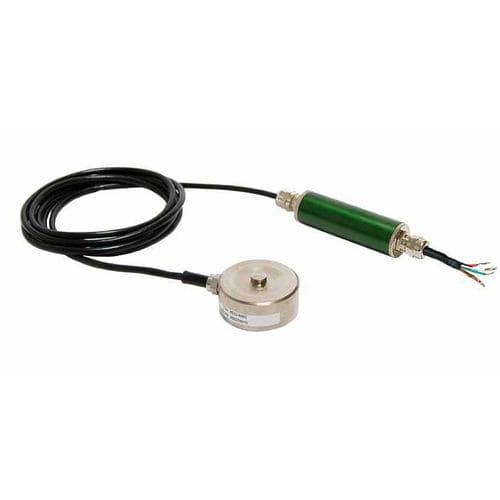

Low-Cost Druckkraftsensor - 8532 Diese Kraftmesskette wurde für Anwendungen konzipiert, die keine hohe Genauigkeit, aber einen sehr günstigen Preis fordern. Durch die DMS-Technik des Sensors können sowohl statische (konstante) als auch dynamische Kraftverläufe gemessen werden. Die kompakte Bauform erlaubt auch die Integration des Sensors in eng strukturierte Konstruktionen. Durch diese Eigenschaften und den Staubschutz des Sensors eignet sich die Messkette für ein breites Anwendungsspektrum, wie z.B. -Industrielle Fertigung -Sondermaschinenbau -Geologische Untersuchungen -Kraftfahrzeugtechnik -Agrarwirtschaft -Brückenbau Der Sensorkörper ist eine flache, zylindrische Scheibe, in die oben die ballig geformte Lasteinleitung integriert ist. Prinzipiell soll die Krafteinleitung axial und zentrisch in den Sensor erfolgen. Durch die ballige Form wird aber der Fehler durch eine nicht exakt axiale Krafteinleitung minimiert. Am Messelement im Sensor ist eine DMS-Vollbrücke appliziert, von der die zu messende Kraft in eine proportionale, elektrische Spannung umgewandelt wird. Der IN-LINE-Verstärker erhöht diese Spannung auf ein Standard-Messsignal von 0 bis 10 V. Maßgebend für die Messqualität ist die Gestaltung der Auflagefläche für den Sensor. Diese muss geschliffen und eben sein. Damit sie sich unter Belastung nicht verändert, muss eine entsprechende Härte und Dicke gegeben sein. FEATURES: Messbereiche von 0 ... 500 N bis 0 ... 20 kN Relative Linearitätsabweichung: ≤ ±1,0 % v.E. Normiertes Ausgangssignal 0 ... 10 V Sensor aus Edelstahl Kompakte Bauform Kundenspezifische Ausführung ab 20 Stück möglich burster TEDS optional erhältlich
