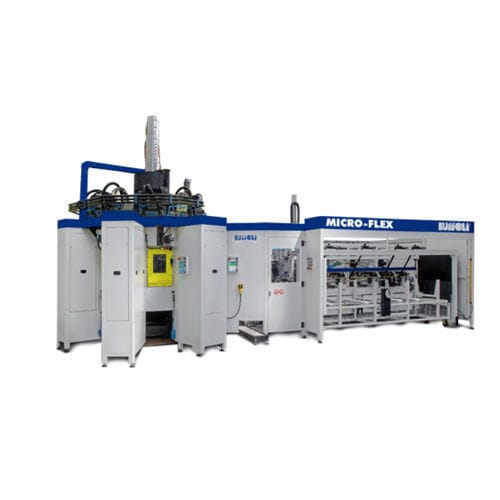

Rundtakt-Transfermaschine MICRO-FLEX

CNCmit RotationstischVertikalachsen

Flexible Hochgeschwindigkeits-Transfermaschine für die Produktion von kleinen und komplexen Teilen. Die Maschine kann mit einem integrierten Stangenlader und einer Abschneideeinheit ausgestattet werden, ohne dass eine Zwischenladephase erforderlich ist (hohe Effizienz). Die Maschine ist mit einem hängenden Vertikalachsen-Rundtisch und CNC-Elektrospindeln (bis zu 40.000 U/min) auf CNC-Querschlitten ausgestattet. Der Drehtisch trägt die CNC-Satelliten der horizontalen Drehachse mit den Spannvorrichtungen. Die Drehsatelliten verfügen über einen unabhängigen, eingebauten Indexierungsantrieb, der externe Eingriffssysteme und die damit verbundene Komplexität und längere Stillstandszeit vermeidet. Die Winkelpositionierung der Spannvorrichtungen kann an jeder Station CNC-programmiert werden und bietet somit ein Höchstmaß an Flexibilität, um verschiedene Bearbeitungsstrategien für eine breite Palette von 5-seitigen Komponenten anzuwenden. Die Spannvorrichtungen können so ausgelegt werden, dass sie eine sekundäre Positionierung des Werkstücks ermöglichen, um die Bearbeitung der 6. Seite abzuschließen. Die Maschine ist für die Verwendung von Emulsion, Integralöl oder Trockenbearbeitung ausgelegt. Der hängende Drehtisch und die horizontalen Drehvorrichtungen ermöglichen eine ideale Bearbeitung und den Abtransport von langen Spänen.
