Gateway für Kommunikation ME63

IndustrieEthernetCANopen

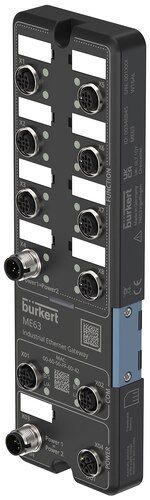

Das Industrial Ethernet Gateway vom Typ ME63 stellt die zentrale Steuereinheit für Bürkert Produkte (Ventile, Sensoren, Prozessregelsysteme), die auf EDIP (Efficient Device Integration Platform) basiert und in Prozessen hoher Schutzart eingesetzt wird, dar. Typ ME63 besteht aus einem Feldbuskoppler, der die interne CANopen-basierte Kommunikation der Bürkert-Feldgeräte auf alle gängigen Industriestandards für Industrial Ethernet überträgt. Mithilfe der acht M12-Anschlüsse können CANopen-basierte Bürkert-Feldgeräte direkt an das Gateway Typ ME63 angeschlossen werden. Die Spannungsversorgung der Feldgeräte kann dabei über einen M12 L-Power (bis 32A) oder über einen A-codierten M12-Stecker (bis 4A) erfolgen. Einer dieser zusätzlichen Teilnehmer kann zum Beispiel Typ ME64 (I/O-Modul) oder ein Passivverteiler (als Zubehör enthalten in diesem Datenblatt) sein. Aufgabe des Passivverteilers ist, weitere Teilnehmer auf einfache Art und Weise in das dem Gateway Typ ME63 unterlagerte Bussystem zu integrieren. Die Spannungsversorgung über den M12 L-Power-Eingang kann über einen zweiten M12 L-Power-Ausgang weitere Feldgeräte in der Umgebung versorgen. Auch integriert ist ein Ethernet Switch, hierdurch können ebenfalls in der Nähe platzierte weitere Feldgeräte direkt in die Ethernetkommunikation eingebunden werden. Gateway für Industrial-Ethernet-Standards inkl. OPC UA, zum Einsatz in Umgebungen hoher Schutzartanforderung Bis zu 128 Eingangs- und 128 Ausgangsvariablen übertragbar „Batch Controller“ zum präzisen Dosieren von Flüssigkeiten Anbindung von bis zu 8 Endgeräten oder Verteilermodulen, Verbindung von bis zu 126 CANopen-Teilnehmer
