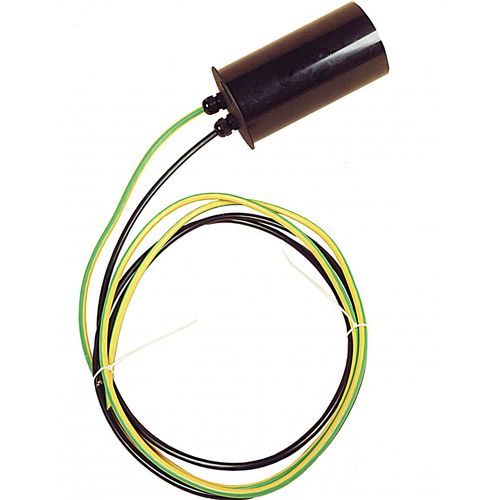

Abschwächer durch Spannung 6000-0001

Erdverlegte Rohrleitungen, die parallel zu Hochspannungs-Wechselstromübertragungssystemen verlaufen, können durch die Nähe dieser Freileitungen nachteilig beeinflusst werden. AC Mitigation Devices werden eingesetzt, wenn AC-Störungen auf einer Rohrleitung so verursacht werden. Aufgrund der induktiven Kopplung sind Wechselspannungen zwischen der Rohrleitung und dem umgebenden Erdreich unvermeidlich. Induzierte Spannungen können gefährliche Werte erreichen, was sowohl ein Sicherheitsrisiko für das Betriebspersonal der Pipeline als auch eine Korrosionsgefahr der Pipeline darstellt. Die Geräte wirken als Sperrvorrichtungen für Gleichspannungen, ermöglichen aber die Ableitung von Wechselstrom durch die an sie angeschlossenen Erdungen, wodurch die Auswirkungen von Wechselstromstörungen reduziert werden, ohne das kathodische Schutzsystem der Rohrleitung zu beeinträchtigen. Die Standardkabel sind 2 Meter lang, 16mm² schwarz, grün/gelb. Andere Kabeltypen, -längen und -größen können je nach Kundenwunsch geliefert werden. Zusätzliche Informationen: -Maximal zulässige Sicherheitsspannungen, bis zu denen Personen und Geräte ausgesetzt werden können, sind in internationalen Sicherheitsvorschriften und Normen definiert. -Erdungsmaßnahmen zu berücksichtigen, um die Höhe der Wechselspannungen in akzeptablen Grenzen zu halten. Technische Daten Gewichte & Abmessungen -Gewicht: 4,4 kg inklusive 2m Kabelschwänze -Dimensionen: (ca.): 280mm lang x 125 mm Durchmesser DC Merkmale -Diodensperrspannung: 1600V (2 x 800V) -DC aktuellen Durchschnitt: 35A (Nennwert) -Schaltstrom 10mS: 1300A -Stromstoß-Energie: 8450A -Spannung am Gerät bei 1mA Stromfluss: > 0,9V vorwärts/rückwärts -Spannung am Gerät für 10mA Stromfluss: >1,1V vorwärts/rückwärts
