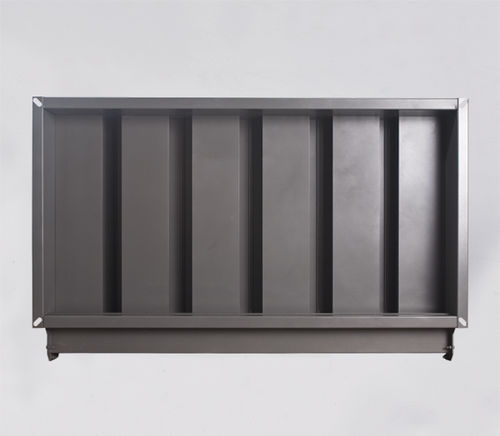

Lufteinlasselement BSTF series

MODELL - BSTF: Sandfangraster vom Schubladentyp. - BSTL: Bodenentleerungsraster mit Sandfang. MATERIAL Das Produktgehäuse ist aus verzinktem Blech gefertigt. ANWENDUNG Sandfangraster werden an den Enden von Saug- und Versorgungsleitungen von Luftkanälen zum Schutz der Lüftungsanlage durch Vorfiltration der Luft in Umgebungen mit hoher Staubkonzentration eingesetzt. Es hat eine U-Profil-Schaufelstruktur und die Schaufeln werden kreuzweise in vertikaler Richtung in das Gehäuse eingebaut. Während der Partikelrückhaltewirkungsgrad %30 - %78 für Partikel mit Abmessungen zwischen 75 - 700 μm beträgt, steigt er bis zu %70 - %97 für Partikel mit Abmessungen zwischen 350 - 750 μm an. Das Funktionsprinzip des Sandfangrasters ist: Zuerst schlagen luftgetragene Staubpartikel mit der Wirkung der Zentrifugalkraft auf die Schaufeln auf, dann werden sie von der Luft getrennt und Partikel sammeln sich in der Schublade, indem sie durch die Löcher im Boden des Sandfangrasters hindurchgehen, danach kann der Staub einfach aus der Schublade ausgetragen werden. Der einzige Unterschied des Sandfangrasters vom Typ Bodenentleerung besteht darin, dass es den Staub direkt durch seine Bodenlöcher ableitet, ohne ihn in der Schublade zu sammeln. Auch 20, 25, 30 und 35 mm Flansche sind erhältlich. BESCHICHTUNG - Elektrostatische Pulverbeschichtung (Standardfarben sind RAL 9010 und RAL 9016) - Je nach Bedarf werden auch alle Farben in anderen RAL-Codes angeboten. MONTAGE - Montage mit Schraube - Montage am Kanal mit Schraube M.8 oder M.10 BESTELLCODE Modell / Standardabmessungen / Beschichtungsart SYMBOLE B (mm) : Halslänge H (mm) : Halsbreite EPC : Eloktrostatische Pulverbeschichtung
