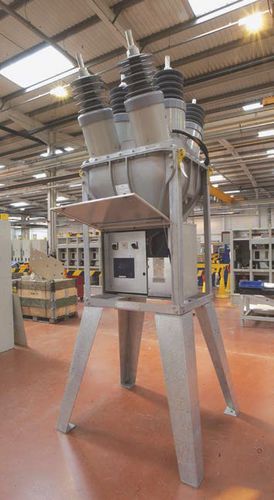

Vakuumschutzschalter HORIZON

für Außenbereich

Der Horizon erfüllt die Marktbedürfnisse nach Freiluft- und Freiluftschaltern und verfügt über den preisgekrönten magnetischen Stellantrieb. Der Horizon wurde für eine 38kV-Anwendung entwickelt und kann mit anderen Produkten von BRUSH Switchgear verwendet werden, um kostengünstige und kompakte Umspannwerke bereitzustellen oder bestehende Umspannwerke durch den Austausch alter und veralteter Geräte mit neuem Leben zu erfüllen. Hauptmerkmale Überlegene, bewährte Technologie mit minimalem Wartungsaufwand Vakuumunterbrechung in einer SF6 gefüllten, kontrollierten Umgebung (0,5 bar Manometer) Totraumkonstruktion geeignet für Live- oder Totraumanwendungen Eindämmung des Störlichtbogens Großzügige Unterbringung von Stromwandlern Der leichte Aluminiumtank erleichtert den Transport und die Installation des Horizon Die Silikon-Gummibuchsen sind beständig gegen Beschädigungen durch Vandalismus oder Fehlbedienung und haben eine verlängerte Kriechlänge von 1550 mm Schaltschrank mit Platz für Zusatzgeräte und Option für integrierte Steuer- und Schutzrelais Optionale Version mit verstellbaren Beinen Horizon Mechanische Merkmale 1-Die Buchsen bestehen aus einem Leiter mit vergossenem EPDM-Kern, der eine gasdichte Dichtung und Schlagfestigkeit gewährleistet. Herausnehmbare, selbstreinigende, hydrophobe Silikonschuppen bieten eine sehr hohe Schmutzresistenz ohne Wartung. 2-Stromwandler befinden sich innerhalb der Durchführungskonstruktion, außerhalb des Gasgehäuses, um ein einfaches Wechseln/Ergänzen zu ermöglichen. 3-Leichtes Aluminiumgehäuse, gesichert durch Edelstahlschrauben und mit gummierten O-Ringdichtungen. 4-Druck-Entlastungsscheibe nach IEC 60298, die ein Höchstmaß an Sicherheit bietet. 5 Mechanische EIN/AUS-Positionsanzeige, sichtbar durch ein klares Sichtfenster vom Boden aus.
