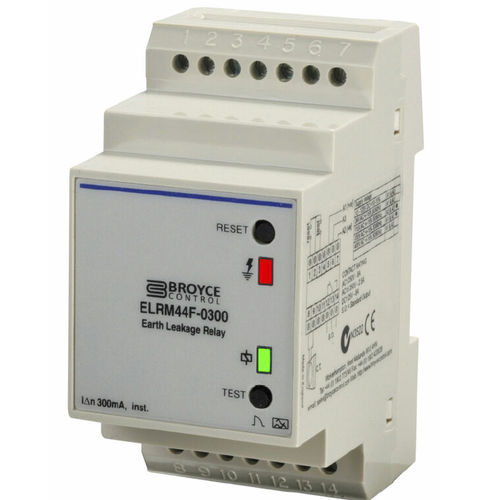

Fehlerstrom-Kontrollrelais ELRM44F-0030

dreiphasigDCfür DIN-Schiene

- Typ A - Fehlerstromschutzrelais - Beide internen Relais sind so konfiguriert, dass sie bei Auslösung anziehen - Lokale (und optionale Fern-) Test/Reset-Tasten - Isolierte Hilfsspannung - 1 x SPDT/1 x SPNO Relaisausgänge - 44 mm breit, DIN-Schienenmontage Dieses Produkt wird in Verbindung mit einem externen Kerngleichgewichtsstromwandler (CBCT) verwendet und erkennt sinusförmige Wechsel- und pulsierende Gleichströme. Beide internen Relais sind so konfiguriert, dass sie bei Auslösung dieses speziellen Produkts anziehen. Ein einstellbarer Auslösepegel und eine einstellbare Zeitverzögerung ermöglichen es, das Produkt auf die Art der zu schützenden Anlage einzustellen. Wenn der überwachte Ableitstrom den eingestellten Auslösepegel überschreitet, wird das Gerät ausgelöst. In der Regel wird das Produkt in Verbindung mit einem externen Schaltgerät (z. B. Nebenschlussauslöser) verwendet und in der Regel über den Hauptrelaisausgang (RLY1) gesteuert. Es besteht die Möglichkeit, den zweiten Relaisausgang (RLY2) zu nutzen, der z. B. zum Betrieb einer Schalttafellampe für visuelle Anzeigezwecke verwendet werden kann. Für die Stromversorgung dieses Produkts ist eine Hilfsstromversorgung erforderlich.
