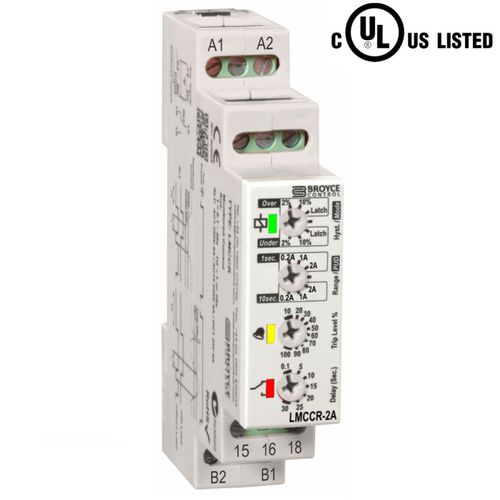

Überstrom-Überwachungsrelais LMCCR-2A

Unterstrom1NO/NFAC/DC

- Unter- oder Überstromüberwachung (wählbar) - 3 wählbare Strombereiche (0,2A, 1A oder 2A) - Einstellbare Auslösehöhe, Hysterese und Zeitverzögerung + Latch - Isolierte Hilfsversorgung - SPDT Relais-Ausgang - 17,5 mm breit, DIN-Schienenmontage - UL-gelistet Das Produkt ist für die Überwachung des Stroms in einer Einspeisung zu einer Last ausgelegt. Damit das Produkt funktioniert, muss eine Hilfsspannung (zur Versorgung der Einheit erforderlich) vorhanden sein. Zwei Überwachungsmodi verfügbar: Unter Strom: Im Normalbetrieb befindet sich das Relais im erregten Zustand (überwachter Strom oberhalb des eingestellten Auslösewertes). Wenn der Strom unter den Auslösepegel sinkt, fällt das Relais nach der eingestellten Verzögerung ab. Der Strom muss über die Auslöseschwelle plus die Hysterese ansteigen, bevor das Relais wieder erregt wird. Überstrom: Im Normalbetrieb befindet sich das Relais im erregten Zustand (überwachter Strom unterhalb der eingestellten Auslöseschwelle). Wenn der Strom über den Auslösepegel ansteigt, fällt das Relais nach der eingestellten Verzögerung ab. Der Strom muss unter die Auslöseschwelle abzüglich der Hysterese absinken, bevor das Relais wieder erregt wird.
