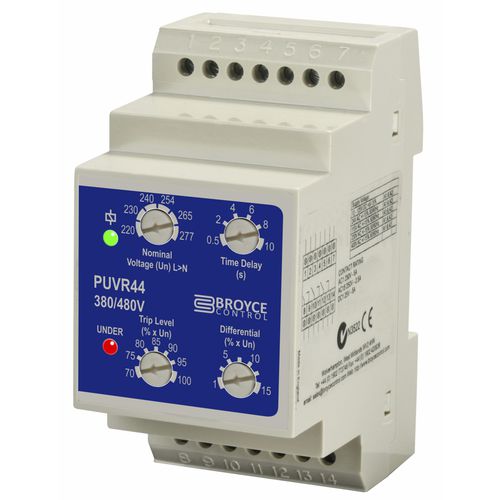

Unterspannungsschutzrelais PUVR44

2NO/NFdreiphasigfür DIN-Schiene

PUVR44 - Ausgelegt für Überlastungen bis zu 125% (Dauer), 150% (10s) - Unterspannungsüberwachung - Überwacht eigene dreiphasige 4-Leiter-Versorgung - Wählbare Nennspannungen - Einstellbarer Auslösepegel, Zeitverzögerung und Differential - DPDT-Relaisausgang - 44 mm breit, DIN-Schienenmontage Bei Anlegen der Spannung zieht das Ausgangsrelais an, wenn die überwachten Phasenspannungen über dem eingestellten Unterspannungs-Auslösepegel liegen. Das Relais fällt ab, wenn eine der Phasenspannungen unter den Auslösepegel fällt. Die Spannung muss über den Auslösepegel plus die eingestellte Differenz ansteigen, bevor das Relais wieder anzieht. Zu Testzwecken kann das Gerät auch an einer einphasigen Stromversorgung betrieben werden, indem die Eingänge L1, L2 und L3 miteinander verbunden werden. Technische Daten - Überwachungsfunktion: Unterspannung - Überwachte Versorgungs-/Nennspannungen: 220V, 230V, 240V, 254V, 265V, oder 277V AC - Auslöseschwelle: 75 - 100% - Abweichung: 1 - 15% - Zeitverzögerung: 0.5 - 10s - Ausgang: DPDT 8A @ 250V (AC1) - Abmessungen (mm): B:44 x H:85 x T:63,5
