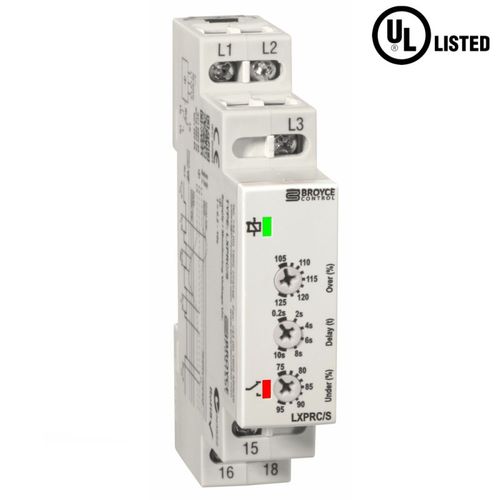

Dreiphasiges Schutzrelais LXPRC/S

ÜberspannungUnterspannungPhasenfolge

- Unter- und Überspannungsüberwachung (Fenster) - Überwacht die eigene dreiphasige, 3-adrige Versorgung - Erkennt falsche Phasenfolge und Phasenausfall - Einstellbare Auslösestufen und Zeitverzögerung - SPDT-Relaisausgang - 17,5 mm breit, DIN-Schienenmontage - UL-gelistet Das Produkt überwacht seine eigene dreiphasige Versorgung. Damit das Ausgangsrelais anzieht, müssen alle Phasen vorhanden sein, die Phasenfolge muss korrekt sein und die Spannungen zwischen den Phasen müssen innerhalb der eingestellten Unter-/Über-Auslöseschwellen liegen. Wenn eine dieser Bedingungen nicht erfüllt ist, fällt das Relais ab. Technische Daten - Überwachungsfunktion: Unter-/Überspannung - Auslösepegel: Unter: 75 - 95%/Über: 105 - 125% - Hysterese: ≈2% - Zeitverzögerung: 0.2 - 10s - Ausgang: SPDT 8A @ 250V (AC1) - Abmessungen (mm): B:17,5 x H:89 x T:66,5
